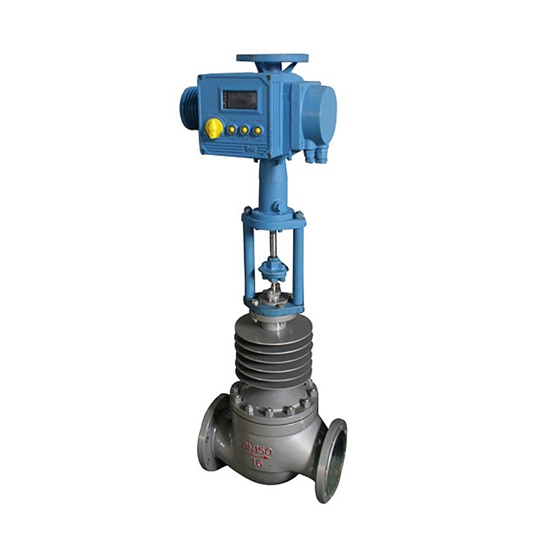

ZDLM高温套筒电动调节阀

关注次数：
型号：ZDLM
技术参数：

ZDLM电动高温套筒调节阀允许泄漏量：硬密封：Ⅳ级软密封：VI级
作用方式：电开、电关
信号范围 (mA.DC：0～10 4～20
电源电压：220V、50H Z 380V、50H Z 24V、AC/DC
环境温度 (℃：伺服放大器： 5～45

ZDLM高温套筒电动调节阀采用圆筒型薄壁窗口形阀芯导向。配用DKZ直行程电动执行机构，接受0～10或4～20mA.DC信号驱动阀门启闭。其中电动高温套筒调节阀用于将两种流体混合成第三种流体，或不同温度的同种流体，混合成同一温度流体。三通分流阀将一种流体分成两路流体。

电动高温套筒调节阀口径由25mm至200mm，公称压力有1.0、1.6、4.0、6.4MPa，温度范围-60℃至450℃，控制信号为0～10或4～20mA.DC。配用不同的执行机构可分为普通型和电子型两种。


公称通径 DN(mm)

25

32

40

50

65

80

100

125

150

200

额定流量系数 KV

合流

8.5

13

21

34

53

85

135

210

340

535

分流






85

135

210

340

535

额定行程 (mm)

16

25

40

60


流量特性

直线抛物线


工作温度 (℃)

普通型：铸铁： -20～200、铸钢：-40～250、铸不锈钢：-60～250散热型：铸钢： -40～450、铸不锈钢：-60～450


介质温度 (℃)

200以下(对合流阀而言)


固有可调比 R

30


公称压力 PN(MPa)

1.0 1.6 4.0 6.4


允许泄漏量

硬密封：Ⅳ级软密封：VI级


作用方式

电开、电关


信号范围 (mA.DC)

0～10 4～20


电源电压

220V、50H Z 380V、50H Z 24V、AC/DC


环境温度 (℃)

伺服放大器： 5～45 执行机构：-10～55


全行程时间S

普通型

12.5

20

32

48


电子型

30

30

48

60


消耗功率(W)

普通型

28

35


电子型

, 6

15

25

40



电动温度调节阀相关结构图：

电动温度调节阀订货须知
1.产品型号与名称 2.公称通径DN(mm) 3.公称压力
4.流量特性 5.阀体材质 6.额定流量系数
7.介质种类和温度范围 8.阀前后压力(压差) 9.电源电压和控制信号
10.其它特殊要求
