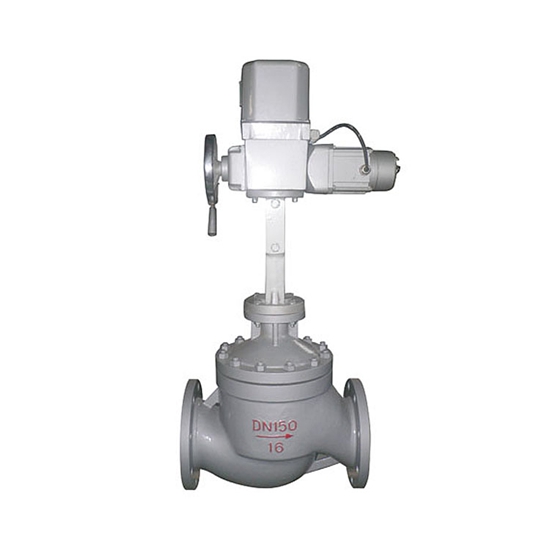

型号：ZAZP
技术参数：
ZAZP系列电动直通单座调节阀由DKZ型系列直行程电动执行机构和直通单座阀两部分组成，以单相交流220V电源为动力，接受0~10mA或4~20mA直流信号，自动地控制调节阀开度，达到对管道内流体的压力、流量、液位等工艺参数的连续调节。
ZAZP系列电动直通单座调节阀由DKZ型系列直行程电动执行机构和直通单座阀两部分组成，以单相交流220V电源为动力，接受0~10mA或4~20mA直流信号，自动地控制调节阀开度，达到对管道内流体的压力、流量、液位等工艺参数的连续调节。该产品具有动作灵敏、能源取用方便、信号传输迅速等特点。广泛应用电力、冶金、化工、轻纺等工业自动控制系统中。
电动调节阀主要零件材料:
| 阀体材料 | 材料牌号 | 公称压力（MPa） | 适用温度范围（℃） | |
| 常温型 | 散热型 | |||
| 铸铁 | HT200 | 1.6 | -20~200 | - |
| 铸钢 | ZG230~450 | 4.0，6.4 | -40~250 | -40~450 |
| 铸不锈钢 | ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti | 4.0，6.4 | -40~250 | -60~450 |
电动单座调节阀主要技术参数
| 公称通径DN（mm） | G3/4″ | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | ||||||||||
| 阀座直径DN（mm） | 3 | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 15 | 20 | 26 | 32 | 40 | 50 | 66 | 80 | 100 | 125 | 150 | 200 | ||
| 额定流量系数Kv | 0.08 | 0.12 | 0.2 | 0.32 | 0.5 | 0.8 | 1.2 | 2 | 3.2 | 5 | 8 | 12 | 20 | 32 | 50 | 80 | 120 | 200 | 280 | 450 | ||
| 流量特性 | 直线 | 直线、等百分比 | ||||||||||||||||||||
| 公称压力PN（MPa） | 10 | 1.6，4.0，6.4 | ||||||||||||||||||||
| 连接型式 | 管螺纹连接G3/4 | 法兰连接：PN1.6按JB79-59标准； PN4.0按JB79-59标准 | ||||||||||||||||||||
| 配用执行机构型号 | DKZ-310 | DKZ-310 | DKZ-310 | DKZ-410 | DKZ-410 | |||||||||||||||||
| 出抽推力（N） | 4000 | 4000 | 4000 | 6400 | 6400 | |||||||||||||||||
| 行程L（mm） | 10 | 10 | 16 | 25 | 40 | 60 | ||||||||||||||||
| 全行程时间（S） | 8 | 8 | 12.5 | 20 | 32 | 50 | ||||||||||||||||
| 作用方式 | 电开式（K）常用；电关式（B） | |||||||||||||||||||||
| 输入信号 | 0~10mA 4~20mA DC | |||||||||||||||||||||
| 供电电源 | 220V；50~60Hz | |||||||||||||||||||||
| 固有可调比R | 30：1 | |||||||||||||||||||||
电动单座调节阀主要技术性能指标
| 项目 | 技术性能指标 |
| 基本误差% | ≤±5 |
| 回差% | ≤3 |
| 死区% | ≤5 |
| 泄漏量 | 0.01%×阀额定容量 |
| 额定流量系数误差% | ≤±10；当KV≤6.3时，为≤±15 |

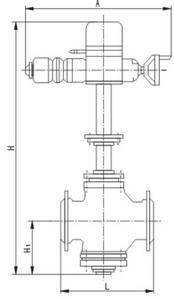

电动单座调节阀相关结构图介绍：
订货须知 1.产品型号与名称 2.公称通径DN(mm) 3.公称压力
4.流量特性 5.阀体材质 6.额定流量系数 7.介质种类和温度范围 8.阀前后压力(压差) 9.电源电压和控制信号
10.其它特殊要求
电动调节阀主要零件材料:
| 阀体材料 | 材料牌号 | 公称压力（MPa） | 适用温度范围（℃） | |
| 常温型 | 散热型 | |||
| 铸铁 | HT200 | 1.6 | -20~200 | - |
| 铸钢 | ZG230~450 | 4.0，6.4 | -40~250 | -40~450 |
| 铸不锈钢 | ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti | 4.0，6.4 | -40~250 | -60~450 |
