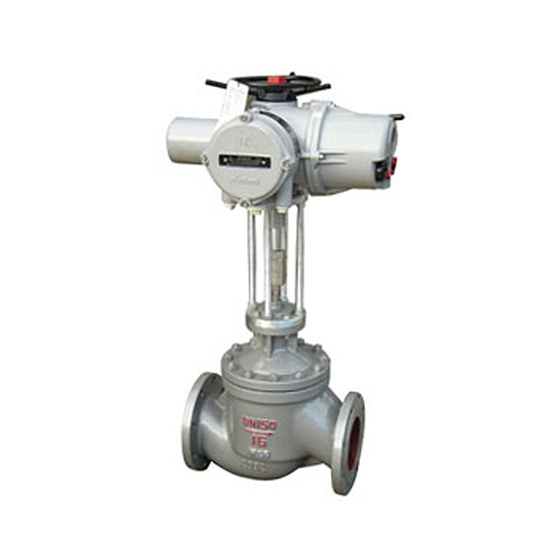

ZDLM电动套筒调节阀

关注次数：

型号：ZDLM

技术参数：

套筒调节阀,ZDLM电动套筒调节阀法兰尺寸：符合JB78-59、JB79-59，JB/79.1-94、JB、ANSI、JIS、DIN 等标准订货生产
阀体材质:WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M
阀芯材质:1Cr18Ni9，SS304，0Cr18Ni12Mo2Ti，SS316，ZG1Cr18Ni9Ti

ZDLM电动套筒调节阀概述
ZDLM电动套筒调节阀，接受调节仪表输入的(4-20mA DC、0-10mA DC或1-5V DC)等控制信号及电源即可控制运转，实现对工艺管路流体的自动调节控制。广泛应用于控气体、液体、蒸汽等介质的工艺参数，如压力、流量、温度、液位等参数保持在给定值，是符合IEC标准的通用调节阀产品。双座阀具有不平衡力小、允许压差大、流通能力大等特点，适用于泄漏要求不严、压差较大的干净介质场合，广泛应用于电力、冶金、化工、石油、环保、轻工、设备等行业。

公称通径		25			32	40	50	65		80	100	125		150	200	250		300	350	400
阀座直径mm		25			32	40	50	65		80	100	125		150	200	250		300	350	400
额定数Kv		10			16	25	40	63		100	160	250		400	630	1000		1600	2000	2700
公称压力（MPa）			1.6、2.5、4.0、6.4、10
行程（mm）			16			25			40				60				100		130
流量特性			直线，等百分比，快开
工作温度℃			-40~+230℃(常温型)、散热片式+230~+450℃（中温型）特殊订货
法兰尺寸			符合JB/79.1(2)-94、HG20592-97、GB、ANSI、JIS、DIN等标准
阀体材质			WCB、304、316、WC6、WC9、钛、镍、哈氏合金、Monel等
阀芯材质			304、316、420、钛、镍、哈氏合金、Monel等
阀体型式			直通双座铸造球型阀
上阀盖型式			普通式（常温），热片式（中温）
配用电动执行机构				PSL-202		PSL-204			PSL-208				PSL-312				PSL320		PSL325
	361L			361LSA-20 361LSA-20		361LSB-30 361LXB-30			361LSB-50 361LXB-50				361LSC-65 361XC-65				361LSC-99 361LXC-99		361LSC-160 361LXC-160

2.电动套筒阀技术参数

公称通径			25	32	40	50	65	80	100	125	150	200	250	300
阀座直径mm			26	32	40	50	66	80	100	125	150	200	250	300
额定	线性		11	17.6	27.5	44	69	110	176	275	440	690	1000	1600
	等百分比		10	16	25	40	63	100	160	250	400	630	900	1440
公称压力(MPa)			1.6、2.5、4.0、6.4、10
行程(mm)			16	25			40			60			100
流量特性			线性、等百分比、快开
工作温度℃			-40~+230℃（常温型）、散热片式+230~十450℃(中温型)、特殊订货
法兰尺寸			符合JB/79.1-94、HG20592-97、GB、ANSI、JIS、DIN等标准
阀体材质			WCB、304、316、WC6、WC9、钛、镍、哈氏合金、Monel等
阀芯材质			304、316、420、钛、镍、哈氏合金、Monel等
阀体型式			直通单座铸造球型阀
上阀盖型式			普通式(常温）、散热片式(中温）
配用电动执行机构		PSL	PSL-202		PSL-204		PSL-208			PSL-312			PSL-320
		3611	361LSA-20 361LXA-20		361LSB-30 361LXB-30		361LSB-50 361LXB-50			361LSC-65 361LXC65			361LSC-99 361LXC-99

注：本公司生产套筒阀的大口径至DN400。 电动执行机构技术参数

型号		额定输出力N		速度mm/s		技术参数
PSL	361L	PSL	361L	PSL	361L	PSL	361L
201	361LSA-08 361LXA-08	1000	800 800	0.25	4.2 4.2
202	361LSA-20 361LXA-20	2000	2000 2000	0.50	2.1 2.1	电源：AC220V 50HZ 输入信号：DC4-20mA DC1-5V (信号线用屏蔽线）输出信号：DC4~20mA 防护等级：IP67 带手轮	电源：AC220V 50Hz 输入信号：DC4-20mA DC1-5V (信号线用屏蔽线）输出信号：DC4~20mA 防护等级：IP65 隔爆标志：Exd ll BT4 带手柄
204	361LSB-30 361LXB-30	4500	3000 3000	0.50	3.5 3.5
208	361LSB-50 361LXB-50	8000	5000 5000	1.00	1.7 1.7
312	361130-65	12000	6500	0.60	2.8
320	361LSC-99	20000	10000	1.0	2.0

注：其它可选电动执行机构：扬州西门子、英国罗托克等 性能指标

项目			指标值
基本误差%			配361L±2.5；配PSL±1.0
回差%			配361L 2.0；配PSL 1.0
死区%			配361L 3.0；配PSL 1.0
始终点偏差%	电开	始点	±2.5
		终点	±2.5
	电关	始点	±2.5
		终点	±2.5
可调范围			50：1
额定行程偏差%			±2.5
泄漏量L/H			符合JB/T7387-94 IV级小于阀的额定容量X 10-4

允许压差

公称通径		20							25	40			50	65	80	100		150	200
阀座直径(mm）		10		12		15		20	25	32		40	50	65	80	100		125	150	200
执行机构		允许压差△P(MPa)
配PSL	PSL202	6.4	6.4		6.4		4.90		3.14		1.92	1.23	0.78
	PSL204										4.31	2.76	1.76	1.04	0.69	0.44
	PSL208													1.86	1.23	0.78	0.50		0.35	0.20
	PSL320																1.26		0.87	0.49
配361L	361LSA-20	6.4	6.4		6.4		4.90		3.14		1.92	1.23	0.78
	3611SB-50										4.79	3.06	1.96	1.16	0.76	0.49
	3611SC-65													1.51	0.99	0.64	0.41		0.28
	3611SC-99																0.63		0.44	0.25

1、电动单座阀允许压差
注：实际配置需根据工艺参数确定。如果工作压差超出上表范围，请与我公司联系.
2、电动套筒阀允许压差

公称通径		25			50	65	80	100			200	250	300
阀座直径(mm)		25	32	40	50	65	80	100	125	150	200	250	300
执行机构		允许压差△(Mpa)
配PSL	PSL204	6.4	6.4	6.4	5.1	6.4
	PSL204						6.4	5.62
	PSL208								6.4	5.31	3.97
	PSL320											6.4	4.14
配361L	361LSA-20	6.4	6.4	6.4	6.4	6.4
	361LSB-50						6.4	6.25
	361LSC-65								6.4	4.32	3.23
	361LSC-99											3.31	2.7

注：实际配置需根据工艺参数确定。如果工作压差超出上表范围，请与我公司联系. 单位:mm

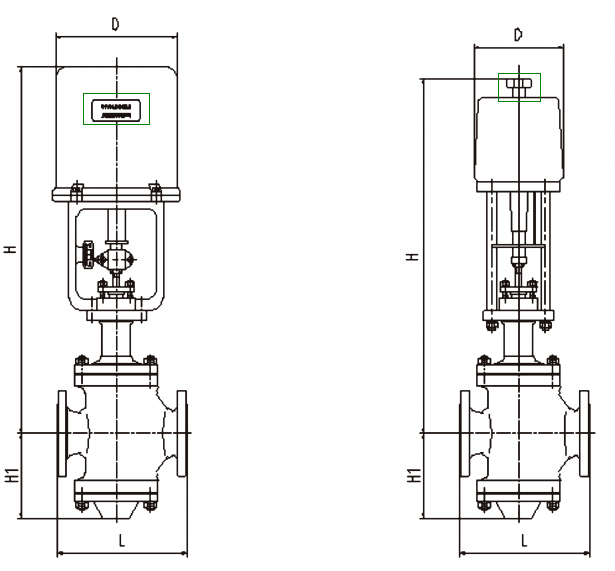

公通通径			20	25		40		50		65		80		100		150		200		250	300
L	PN16		187	184		222		254		276		298		352		451		600		673	737
	PN40		194	197		235		267		292		317		368		473		600		708	775
	PN64		206	210		251		286		311		337		394		508		650		752	819
H1(PN16)			52.5	57.5		72.5		80		90		97.5		107.5		140		167.5		202.5	230
配PSL	H	普通型	738	750		765		767		845		857		875		1025		1045		1252	1545
		散热片型	888	900		935		937		1025		1037		1055		1255		1280		1532	1825
	D		176																	225
	重量KG(PN16)		14		16		25		28		40		50		65		150		250	380		550
配361l	H	普通型	500		512		652		660		770		780		790		1080		1125	1250		1265
		散热片型	650		662		822		822		950		960		970		1310		1360	1530		1545
	D		225														310
	重量KG(PN16)		20		22		30		35		50		60		75		180		280	420		580

注：高度、重量为参考值,视选用执行机构而定。
电子式电动双座调节阀概述
ZDLN型电子式电动双座调节阀，接受调节仪表输入的(4-20mA DC、0-10mA DC或1-5V DC)等控制信号及电源即可控制运转，实现对工艺管路流体的自动调节控制。广泛应用于控气体、液体、蒸汽等介质的工艺参数，如压力、流量、温度、液位等参数保持在给定值，是符合IEC标准的通用调节阀产品。双座阀具有不平衡力小、允许压差大、流通能力大等特点，适用于泄漏要求不严、压差较大的干净介质场合，广泛应用于电力、冶金、化工、石油、环保、轻工、设备等行业。
电动双座阀主要技术参数

公称通径		25			32	40	50	65		80	100	125		150	200	250		300	350	400
阀座直径mm		25			32	40	50	65		80	100	125		150	200	250		300	350	400
额定数Kv		10			16	25	40	63		100	160	250		400	630	1000		1600	2000	2700
公称压力（MPa）			1.6、2.5、4.0、6.4、10
行程（mm）			16			25			40				60				100		130
流量特性			直线，等百分比，快开
工作温度℃			-40~+230℃(常温型)、散热片式+230~+450℃（中温型）特殊订货
法兰尺寸			符合JB/79.1(2)-94、HG20592-97、GB、ANSI、JIS、DIN等标准
阀体材质			WCB、304、316、WC6、WC9、钛、镍、哈氏合金、Monel等
阀芯材质			304、316、420、钛、镍、哈氏合金、Monel等
阀体型式			直通双座铸造球型阀
上阀盖型式			普通式（常温），热片式（中温）
配用电动执行机构				PSL-202		PSL-204			PSL-208				PSL-312				PSL320		PSL325
	361L			361LSA-20 361LSA-20		361LSB-30 361LXB-30			361LSB-50 361LXB-50				361LSC-65 361XC-65				361LSC-99 361LXC-99		361LSC-160 361LXC-160

电动执行机构技术参数

型号		额定输出力N		速度mm/s		技术参数
PSL	361L	PSL	361L	PSL	361L	PSL	361L
201	361LSA-08 361LXA-08	1000	800 800	0.25	4.2 4.2
202	361LSA-20 361LXA-20	2000	2000 2000	0.50	2.1 2.1	电源：AC220V 50HZ 输入信号：DC4-20mA DC1-5V (信号线用屏蔽线）输出信号：DC4~20mA 防护等级：IP67 带手轮	电源：AC220V 50Hz 输入信号：DC4-20mA DC1-5V (信号线用屏蔽线）输出信号：DC4~20mA 防护等级：IP65 隔爆标志：Exd ll BT4 带手柄
204	361LSB-30 361LXB-30	4500	3000 3000	0.50	3.5 3.5
208	361LSB-50 361LXB-50	8000	5000 5000	1.00	1.7 1.7
312	361130-65	12000	6500	0.60	2.8
320	361LSC-99	20000	10000	1.0	2.0

注：其它可选电动执行机构：扬州西门子、英国罗托克等

公称通径		20							25	40			50	65	80	100		150	200
阀座直径(mm）		10		12		15		20	25	32		40	50	65	80	100		125	150	200
执行机构		允许压差△P(MPa)
配PSL	PSL202	6.4	6.4		6.4		4.90		3.14		1.92	1.23	0.78
	PSL204										4.31	2.76	1.76	1.04	0.69	0.44
	PSL208													1.86	1.23	0.78	0.50		0.35	0.20
	PSL320																1.26		0.87	0.49
配361L	361LSA-20	6.4	6.4		6.4		4.90		3.14		1.92	1.23	0.78
	3611SB-50										4.79	3.06	1.96	1.16	0.76	0.49
	3611SC-65													1.51	0.99	0.64	0.41		0.28
	3611SC-99																0.63		0.44	0.25

1、电动单座阀允许压差
注：实际配置需根据工艺参数确定。如果工作压差超出上表范围，请与我公司联系. 单位:mm

公通通径			20	25		40		50		65		80		100		150		200		250	300
L	PN16		187	184		222		254		276		298		352		451		600		673	737
	PN40		194	197		235		267		292		317		368		473		600		708	775
	PN64		206	210		251		286		311		337		394		508		650		752	819
H1(PN16)			52.5	57.5		72.5		80		90		97.5		107.5		140		167.5		202.5	230
配PSL	H	普通型	738	750		765		767		845		857		875		1025		1045		1252	1545
		散热片型	888	900		935		937		1025		1037		1055		1255		1280		1532	1825
	D		176																	225
	重量KG(PN16)		14		16		25		28		40		50		65		150		250	380		550
配361L	H	普通型	500		512		652		660		770		780		790		1080		1125	1250		1265
		散热片型	650		662		822		822		950		960		970		1310		1360	1530		1545
	D		225														310
	重量KG(PN16)		20		22		30		35		50		60		75		180		280	420		580

订货须知
订货时请填写《规格书》或注明以下内容：
一、若订货前还未选定型号，请向我们提供您的使用参数
1、公称通径、额定流量系数Kv
2、流体性质(包括公称压力、温度、粘度或酸碱性）
3、阀作用形式(电-关式或电-开式）
4、流量特性
5、阀前、阀后压力
6、阀体、阀芯材料
7、输入信号
8、是否带附件，说明附件型号，以便我们的为您正确选型。
二、特殊要求
1、特殊检验
2、完全去油、去水处理；
3、禁铜处理；
4、特殊接口、配管；
5、真空条件下使用；
6、指定涂层颜色
7、特殊介质（氧气、氯气、氢气）；
8、使用不锈钢连接件；
三、若已经由设计单位选定我公司的产品型号，请按型号直接向我司销售部订购，请您尽量提供设计图纸和详细参数，由我们的厂家为您审核把关
四、当使用的场合非常重要或管路比较复杂。
