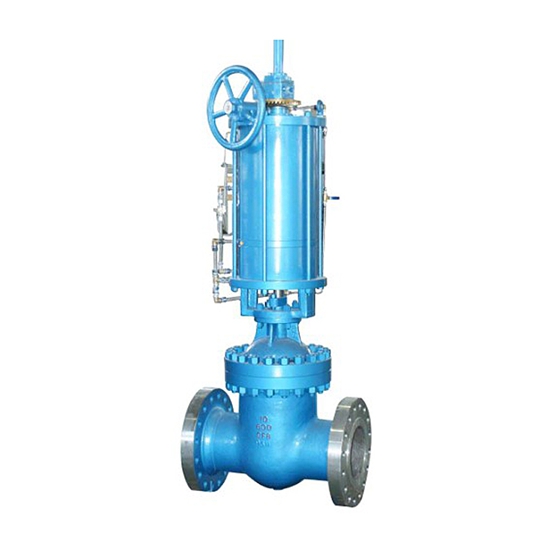

Z644H气动平行双闸板闸阀

关注次数：

型号：

技术参数：

气动阀门系列Z644H气动平行双闸板闸阀具备缓冲机构，能有效地减轻关闭阀门时由于活塞下行冲击而造成的阀板密封面和阀体密封面的磨损，同时也能避免闸板卡死的现象，解决了单气缸式气动闸阀的某些阀板在阀体内楔死而打不开的弊病。

【气动阀门系列气动平行闸阀用途】
气动闸阀性能可靠、操作切换和维修方便，已被石油、化工、海运等部门广泛用于对各类介质控制

【气动平行闸阀特点】
1、气动闸阀配有气动执行机构和手动机构
2、闸阀执行器采用双层气缸结构，它与单气缸式气动闸阀相比，提升力增大了一倍
3、解决了单气缸式气动闸阀的某些阀板在阀体内楔死而打不开的弊病
4、具备缓冲机构，能有效地减轻关闭阀门时由于活塞下行冲击而造成的阀板密封面和阀体密封面的磨损，同时也能避免闸板卡死的现象

【气动平行闸阀性能参数】

适用介质	适用温度（℃）	材料
适用介质	适用温度（℃）	阀体、阀盖	阀座、闸板及密封圈	阀杆	填料	气缸
水、蒸汽、油品等	≤350	碳素钢	堆焊铁基合金	铬不锈钢	柔性石墨	无缝钢管

气动闸阀 1.6MPa 主要连接尺寸

尺寸	DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600
L	mm	130	150	160	180	200	250	265	280	300	325	350	400	450	500	550	600	650	700	800
H	mm	175	180	210	210	350	358	373	435	500	614	674	818	1225	1415	1630	1780	2050	2181	2599
W	mm	180	180	200	200	200	240	240	280	320	360	360	400	450	500	500	600	720	720	720

气动闸阀 2.5MPa 主要连接尺寸

尺寸	DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600
L	mm	130	150	160	180	200	250	265	280	300	325	350	400	450	500	550	600	650	700	800
H	mm	175	180	210	210	350	358	373	435	500	614	674	818	1225	1415	1630	1780	2050	2181	2599
W	mm	180	180	200	200	200	240	240	280	320	360	360	400	450	500	500	600	720	720	720

Z644H气动平行双闸板闸阀
