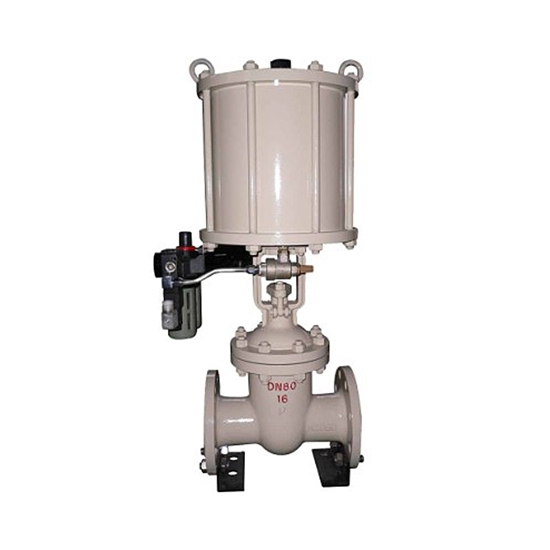

Z641H气动闸阀

关注次数：
型号：
技术参数：

Z641H气动闸阀允许泄漏量达到10-8×KV。使用范围广，温度可由-196℃至500℃，口径小至40mm，大至600mm.阀座有平行、60°V型切口和90°V型切口三种，适应不同使用场合需要；阀体可用夹套形式保温，用以介质冷却后易堵塞，凝结或结焦场合使用。

Z641H气动闸阀特点：
1.气动闸阀的执行机构具有正、反两种作用功能，故阀的开、关方式有气开、气关两种作用方式。闸阀采用金属接触式独特结构、动作可靠，具有非常高的切断性能，比常规的切断阀优势。允许泄漏量达到10-8×KV。使用范围广，温度可由-196℃至500℃，口径小至40mm，大至600mm.阀座有平行、60°V型切口和90°V型切口三种，适应不同使用场合需要。
2.阀体可用夹套形式保温，用以介质冷却后易堵塞，凝结或结焦场合使用。


Z641H气动闸阀选用材料:

1.阀体、阀盖：ZG230-450阀板：1Cr18Ni9Ti堆焊司太莱合金阀杆：1Cr18Ni9Ti闸板：1Cr18Ni9Ti堆焊司太莱合金气缸：无缝钢管活塞：铸铝合金密封圈：耐油O型橡胶
2.垫料：聚四氟乙烯，柔性石墨
Z641H气动闸阀主要技术参数:

公称通径DN(mm)405080100125150200250300350400450500600
额定流量系数KV170270510940140022003500850096001300017000550002700038000
公称压力PN(MPa)1.66.4















活塞直径D(mm)120160280360420540










操作压力P(MPa)0.3~0.5















介质温度t(℃)标准：-20~250高温：250~500低温：-196~-20















允许泄漏量10-8×KV















流量特性近似直线















动作方式继续、连续（配阀门定位器）
