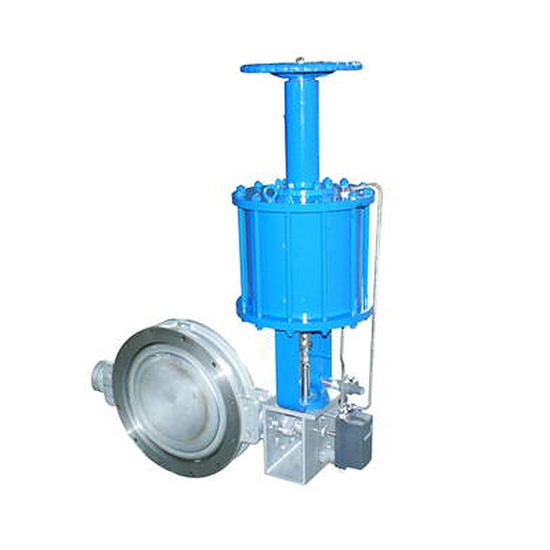

ZSLW气动调节蝶阀703

关注次数:
型号:
技术参数:

ZSLW气动调节蝶阀703干净介质,可选用阀板加软密封(橡胶圈、四氟圈)来减少泄漏(可达0.01%),高温高压工况可选用三偏心硬密封阀体。
结构简单紧凑,加工方便,
易制成大口径,具有自清洗作用,
阻力系数小,流通能力大。

概述:
ZMAW气动薄膜调节蝶阀,ZSRW、ZSCW气动活塞调节蝶阀输入控制信号(4-20mADC或1-5VDC)气源即可控制运转,适用于悬浮颗粒的流体及浓、浊浆状流体的调节。干净介质,可选用阀板加软密封(橡胶圈、四氟圈)来减少泄漏(可达0.01%),高温高压工况可选用三偏心硬密封阀体。

特点:
结构简单紧凑,加工方便,
易制成大口径,具有自清洗作用,
阻力系数小,流通能力大。

主要零件材料:

零件名称材 料温度范围℃
阀体 阀板ZG230-450-40-450
ZG1Cr18Ni9Ti-250-550
ZG0Cr18Ni12Mo2Ti

主要技术参数:

公称通径 mm50801001251502002503003504004505006007008009001000
额定流量系数Kv8522034053077013602130306041605450690085001220016600217002754034000
公称压力 MPa0.6
额定转角 °70
信号压力 KPa20~100
流量特性近似等百分比
介质温度 ℃-20~200(常温) ; -40~450(中温) ; -40~600(高温)
接管法兰按JB78-59对夹式法兰连接
信号连接螺孔M16×1.5
配用执行机构薄膜式ZMA-2ZMA-3ZMA-4ZMA-5
活塞式
ZSC-45
阀体材质ZG230-450;1Cr18Ni9; ZG1Cr18Ni9Ti、ZGOCr18Ni12Mo2Ti
可配附件手轮、定位器、空气过滤减压器等。


外形尺寸:

公称通径D1D2L1L2n-dHH1H2DL3法兰端面距
50110
922004-1463758238228027860
80150125922004-18644582382280278
100175145102210654280278
1252001751172348-18723636436325278
150225200130247736325278
20028025517228776332527870
25033531019732712-181008853615410376
30039536222735112-23103441037680
3504454122523761059410376
40049546229643216-2312381007720495376100
4505505183214591266495376
5006005683464841291495376
60070575548056520-2514861109796
180150
70081086053061524-251539
180
80092097559567524-301596
180200
9001020107568577024-3016611124
180
10001120117573581028-3017111124
180200


订货须知: 1.产品型号与名称 2.公称通径(DN) 3.公称压力(PN) 4.额定流量系数KV 5.阀体和阀内组件材料 6.固定流量特性 7.适用温度和介质 8.整机作用方式(电开、电关)及输入信号 9.是否带附件(操作器、伺服放大器等)10.其他特殊要求
