型号：
技术参数：

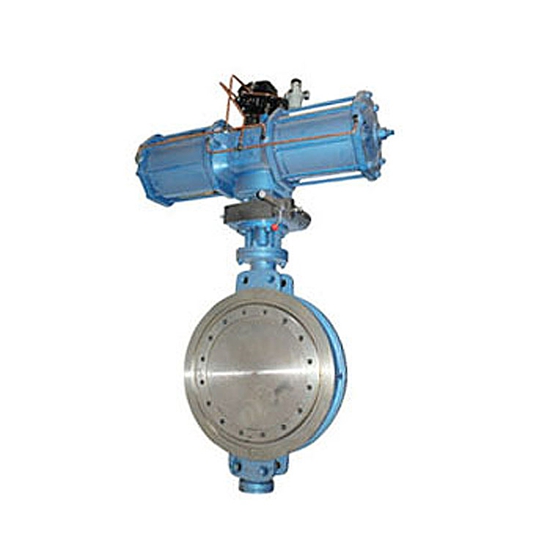

ZSHW气动切断蝶阀的密封机构通过系统压力达到一种真正的动态密封，因此有优良的切断性能和耐久性能，其体积小，重量轻，制造范围广，易于维修保养。
上阀盖 常温型（与阀体一起铸造）：-45°C-+200°C
高温型 +200°C-+500°C
概述
WB300系列高性能蝶阀是在吸收几种不同结构蝶阀优点的基础上设计而成的一种新型蝶阀。这种蝶阀的阀板密封面为————球弧面体，密封机构通过系统压力达到一种真正的动态密封，因此有优良的切断性能和耐久性能。其体积小，重量轻，制造范围广，易于维修保养。
主要性能参数
[ 阀体 ]
型式 扁平铸造型
公称通径 80-600mm
公称压力 PN 1.6 ANSI150 JIS 10K
连接型式 对夹式
材料 ZG25
ZG0Cr17Ni12Mo2和ZG1Cr18Ni9
上阀盖 常温型（与阀体一起铸造）：-45°C-+200°C
高温型 +200°C-+500°C
[ 阀内组件 ]
阀板形式 部分球面型（密封环接触型）
流量特性 近似等百分比特性
阀板材料
ZG0Cr17Ni12Mo2和ZG1Cr18Ni9+镀硬铬ZG0Cr17Ni12Mo2和ZG1Cr18Ni9+堆焊硬质合金
阀板转角
90°（配用RC和ZSH执行机构）
60°（配用HA薄膜执行机构）
阀座材料
硬密封（0Cr17Ni12Mo2）软密封（聚四氟乙烯+二硫化钼）
轴承材料 0Cr17Ni12Mo2
订货须知
1.产品型号与名称 2.公称通径DN(mm 3.公称压力 4.流量特性要求 5.阀体材质及阀内件材料
6.介质种类和温度范围 7.阀前后压力(压差) 8.密封形式 9.配套附件
