自力式调节阀组成及分类

自力式调节阀顾名思义，就是能自己给自己力来完成调节、控制的一种阀门，也正是因为这种特性，所以在阀门行业深受追捧和喜爱，应用非常广泛，下面就随着小编一起来看看自力式调节阀组成及分类吧！

自力式调节阀是一种无需外来能源，依靠被测介质自身压力或温度或流量变化，按预先设定值，进行自动调节的控制装置，是一种节能型仪表。它集控制、执行诸多功能于一身。自成一个独立的仪表控制系统。集变送器、控制器及执行机构的功能于一体。不同于一般含义上的控制阀。

自力式调节阀有自力式压力（微压）调节阀、自力式（压差）流量调节阀、自力式温度调节阀等几类。自力式压力调节阀是其家族成员之一，由于它无需外来能源，产品结构简单，使用方便，维护工作量少等优点，特别适用于城市供热、供暧及没有供电、供气又需控制的场合。

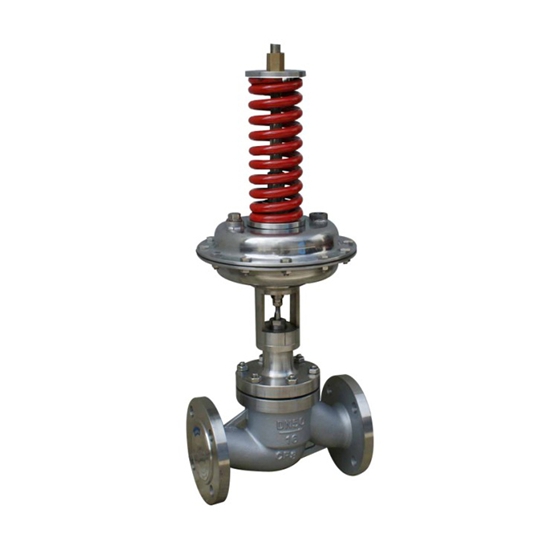

自力式压力调节阀的组成

自力式压力调节阀是自成一体的压力控制器阀门。一般来讲，介质压力随着介质流量的变化而变化。当介质流量发生变化时，为保证压力恒定，则需要自力式调节阀来控制。

自力式压力调节阀由三大组成元素构成，分别为：

1.限流元素：阀门等；

2.测量元素：压力表，阀膜，活塞等；

3.荷载元素：弹簧，重物，人力等。

自力式压力调节阀的分类

1.按阀后、阀前控制分为：自力式阀后（减压）控制阀、自力式阀前（泄压）控制阀。

2.按是否带指挥器分为：直接作用型和指挥器操作型自力式调节阀

a.直接作用型自力式调节阀

直接作用式调压阀就是通过介质本身直接控制阀门，达到调压的作用。直接作用式调压阀有阀后取压形式与阀前取压形式。

阀后取压，保持阀后的压力在设定范围内，达到阀后减压的功效。

阀前取压，保持阀前的压力在设定范围内，达到阀前泄压的功效。

b.指挥器操作型自力式调节阀

指挥器操作型调节阀是通过两个阀门之间的相互控制，来达到自动调压的作用。

自力式压力调节阀与控制阀的区别

这两类产品的区别，主要在于控制阀既需要外界能源(如电源或气源)做驱动能，又需要接受外来控制仪表信号才能改变阀内截流件相对位置，从而实现改变流体流量。而自力式压力调节阀则既不需外来能源，又不需要接受外来控制仪表信号，仅靠被调介质的压力信号，便可实现压力调节。
