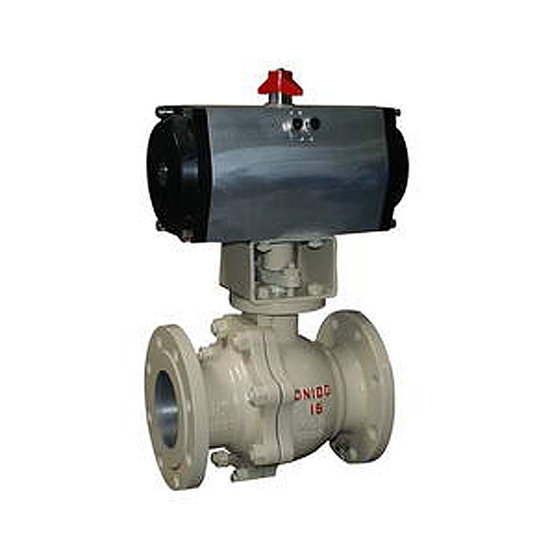

气动O型切断球阀

关注次数:
型号:气动O型切断球阀
技术参数:

气动O型切断球阀执行机构与阀用连接轴连接。气缸内输入气压后,作用于活塞上产生一定的推力, 使齿轮型输出在活塞推动下,使齿轮输出轴于旋转,带动阀轴转动,从而使球阀球体在阀内随着转动,改变阀的流通面积,达到改变通过阀内介质流量目的。

气动O型切断球阀和气动双作用执行机构构成。它具有结构简单、体积小、重 量轻、操作方便等优点,可广泛地应用于石油、 化工、水电、轻纺等工业生产进程地自动调节和远程控制中。


气动O型切断球阀结构原理:

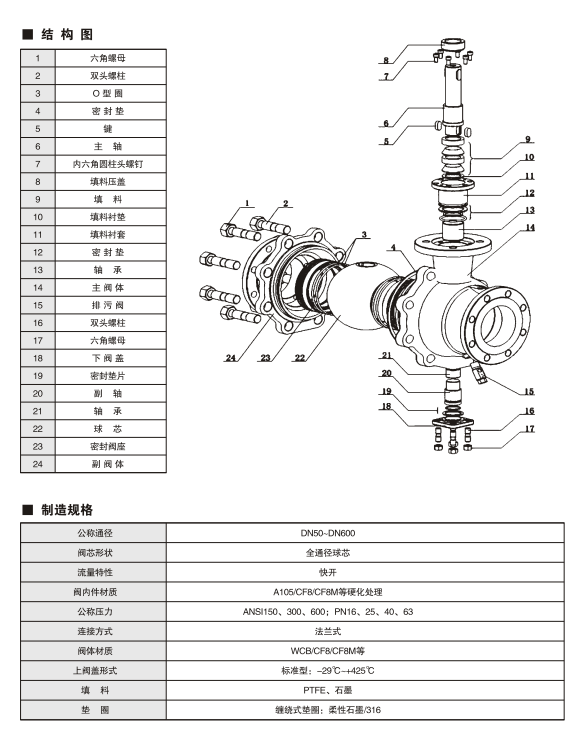

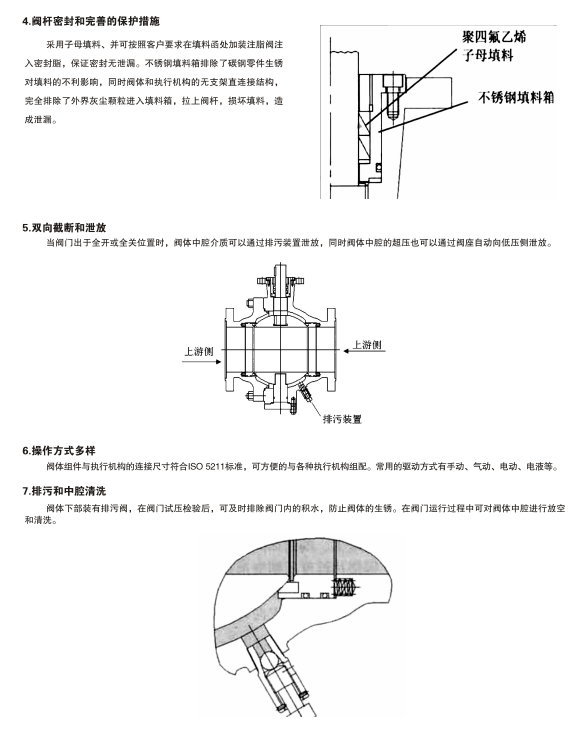

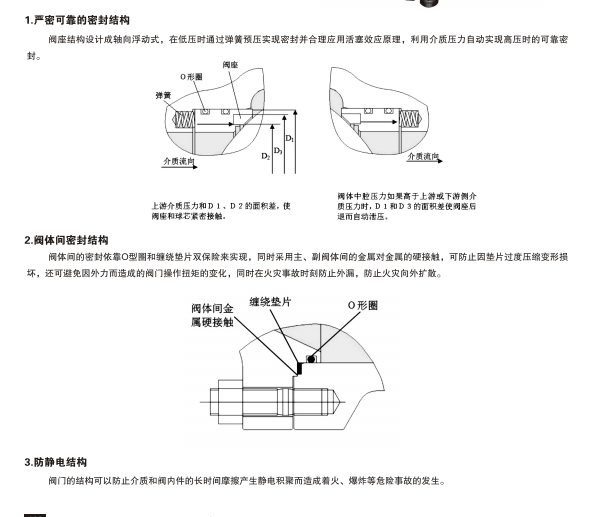

O形球阀由阀体、球体、阀轴、密封环、填料、压板等零部件组成。
执行机构由气、活塞、齿轮型、输出轴、气缸盖、轴承、导向环、活塞轴瓦、调整螺栓、 “O”型圈等主要零部件等构成。


气动O型切断球阀使用原理
执行机构与阀用连接轴连接。气缸内输入气压后,作用于活塞上产生一定的推力, 使齿轮型输出在活塞推动下,使齿轮输出轴于旋转,带动阀轴转动,从而使球阀球体在阀内随着转动,改变阀的流通面积,达到改变通过阀内介质流量目的。


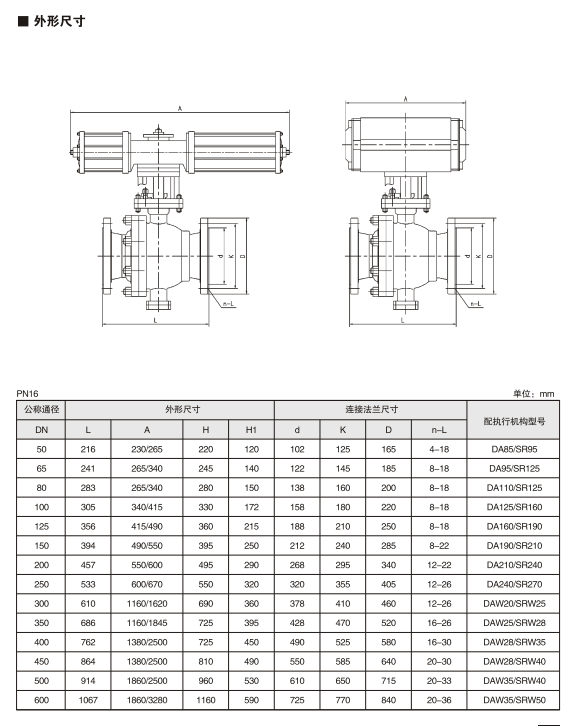

气动O型切断球阀技术参数

公称通径DN15-DN300
额定流量系数Kv 20-8500
作用方式 双作用;单作用;气开式(K);气关式(B)
公称压力PN(Mpa) 1.6-6.4
转角范围 0~90。
固有流量特性 快开
工作温度t(℃) -20~160
气源压力Ps(Mpa) 0.3~0.6
法兰尺寸、型式 PN10、16、40GB9113-88、PN64JB/T79-94,PN10,16凸式 PN40,64凹式或根据用户要求选配其它标准型式的法兰(如:ANSI、JIS、DIN等标准)
