ZSQ轻型气动活塞切断阀作用原理:
当信号压力为零，由于弹簧（单作用仅有）的预紧力，使阀芯处于初始状态（常开或常闭）。当执行机构接到信号压力（ 0.4~0.6MPa ）时，压缩弹簧，带动推杆、阀体、阀芯移动到 限定位置，使阀门全开或全关。达到对管道内介质接通、切断或管路间切换控制。
ZSQ轻型气动活塞切断阀是气动单元组合仪表中的执行单元。它接收来自调节仪表的信号，控制工艺管道内流体的切断与接通或切换流道。
气动活塞切断阀作用原理
当信号压力为零，由于弹簧（单作用仅有）的预紧力，使阀芯处于初始状态（常开或常闭）。当执行机构接到信号压力（ 0.4~0.6MPa ）时，压缩弹簧，带动推杆、阀体、阀芯移动到限定位置，使阀门全开或全关。达到对管道内介质接通、切断或管路间切换控制。配用二位三通电样阀，使活塞式切断阀控制更加方便、简捷。
气动活塞切断阀结构原理

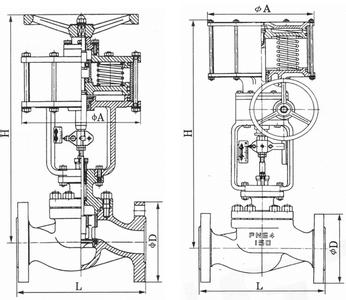

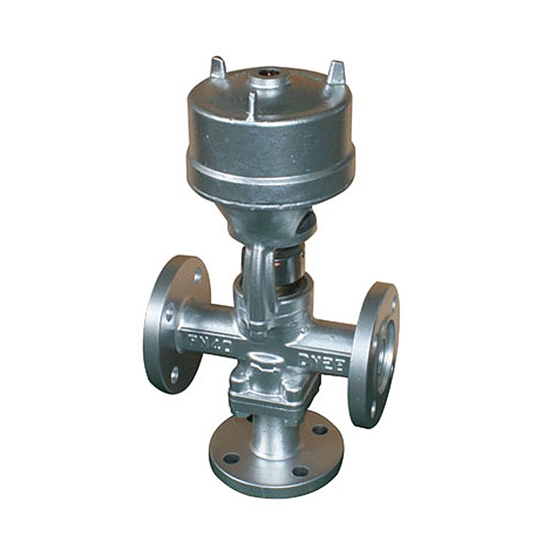

气动活塞切断阀由气动活塞式执行机构与直行程调节机构二部组成，中间由支架边接而成。根据调节机构的形式，气动活塞切断阀可分为直通单座切断阀（ZSQP型）、直通套筒切断阀（ZSQM型）、二位三通切断阀（ZSQN型）三种型式。气动活塞式执行机构有单作用（弹簧复位）和双作用（双进气）二种。采用单作用执行机构，整机作用方式可分为气关式（水平管路接通）和气开式（水平管路断开）。气动活塞切断阀有硬密封和软密封两种密封形式，分别适用于不同的温度及压力。ZSQM 型气动活塞式套筒切断阀采用平衡式阀芯，可提高切断压差。二位三通切断阀采用四通式阀体，有三个流道口，特别适用于对两条流路的切换。
主要零件材料
| ZSQ活塞式气动切断阀阀体、阀盖 | ZSQ活塞式切断阀阀芯 | ZSQ气动切断阀阀座 | 气缸体 | 活塞 | 填料 | 阀芯软质密封件 |
| HT200、ZG230-450、 ZG1Cr18Ni9Ti、ZGOCr18Ni12Mo2Ti | 1Cr18Ni9Ti、 Cr18Ni12Mo2Ti | 1Cr18Ni9Ti、 Cr18Ni12Mo2Ti | ZG230-450 | ZAlSi12 | 聚四氟乙烯，柔性石墨 | 增强聚四氟乙烯 |
气动活塞切断阀主要技术参数
| ZSQ型气动切断阀公称通径 DN （ mm ） | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | ||
| 额定流量系数（ KV ） | 7 | 11 | 20 | 30 | 48 | 75 | 120 | 190 | ||
| 额定行程（ mm ） | 8 | 12 | 20 | 25 | ||||||
| 气缸直径（ mm ） | 75 | 100 | 150 | |||||||
| 允许泄 >漏 量 | 硬密封（ l/h ） | 单座、三通： 1.2 × 10 -7 ×阀额定容量 套筒： 5 × 10 -6 ×阀额定容量 | ||||||||
| 软密封 | VI 级 | |||||||||
| 工作温度（） | -20~200 -40~450 | |||||||||
| 公称压力 PN （ MPa ） | 1.6 4.0 6.4 | |||||||||
| 允许压差 >（ MPa ） | ZSQP | 单作用 | 1.16 | 0.66 | 0.39 | 0.6 | 0.39 | 0.4 | 0.31 | 0.20 |
| 双作用 | 6.4 | 5.0 | 2.8 | 3.3 | 2.13 | 2.71 | 1.75 | 1.11 | ||
| ZSQM | 单作用 | 公称压力 | ||||||||
| 双作用 | ||||||||||
| ZSQN | 单作用 | 0.89 | 0.57 | 0.35 | 0.56 | 0.36 | 0.45 | 0.30 | 0.20 | |
| 双作用 | 5.2 | 3.22 | 2.03 | 2.27 | 1.46 | 2.00 | 1.32 | 0.85 | ||
| 信号压力（ KPa ） | 0 或 400~600 | |||||||||
订货须知 1.产品型号与名称 2.公称通径DN(mm 3.公称压力 4.流量特性要求 5.阀体材质及阀内件材料 6.介质种类和温度范围 7.阀前后压力(压差) 8.密封形式 9.配套附件,建议用户安装空气过滤器三联件与二位五通电磁阀
