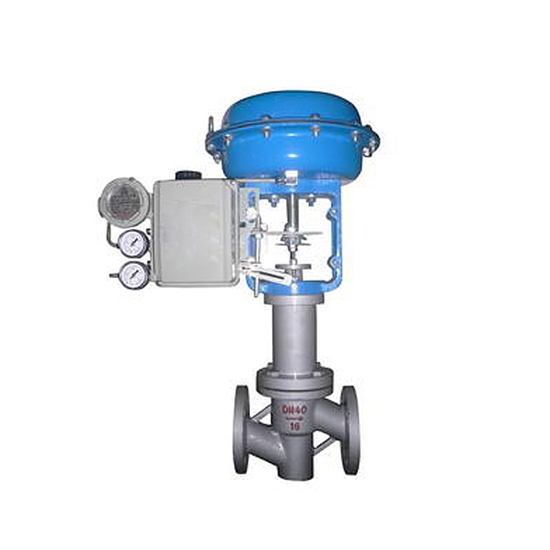

ZJHPFW气动波纹管衬氟单座调节阀由于波纹管元件本身变形性和 抗老化性，完全克服了填料密封阀通常存在的填料老化和温差敏感等弱点。其次，采用波纹管—填料双重密封结构，安全可靠性更好。
ZJHPFW气动波纹管衬氟单座调节阀是一种顶导向结构，阀体结构紧凑，流体通道呈S流线型，压降损失小，流量大，可调范围广。上阀盖采用波管纹密封结构，可彻底消除工艺介质从阀杆运动间隙向外泄漏的可能性，这是波纹管密封阀的显著特点之一。由于波纹管元件本身变形性和不错的抗老化性，完全克服了填料密封阀通常存在的填料老化和温差敏感等弱点。其次，采用波纹管—填料双重密封结构，安全可靠性更好。因此，它在剧毒，强腐蚀性，放射性等稀有特殊介质的自动控制系统中得到广泛应用。阀芯导向面积大，抗振性好，配用ZHA/B多弹簧气动执行器，结构紧凑，输出力大。
ZJHPFW气动波纹管衬氟单座调节阀执行机构
型式:ZHA(B)多弹簧薄膜执行机构膜片材料:乙丙橡胶夹尼龙布、丁青橡胶恶夹尼龙布弹簧范围:20～100、80～240kPa 供气压力:140～400kPa 气源接口:Rc1/4” 环境温度:-30～+70℃ 阀作用型式:用正作用或反作用执行机构实现阀的气-关式或气-开式附件:定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、电磁阀、手轮机构等
执行机构：
| 型号 | ZHA-22 ZHB-22 | ZHA-23 ZHB-23 | ZHB-34 ZHB-34 | ZHA-45 ZHB-45 |
| 有效面积cm2 | 350 | 350 | 560 | 900 |
| 行程mm | 16 | 25 | 40 | 60 |
| 弹簧范围KPa | 20～100(标准):40～200; 80～240; 20～60; 60～100 | |||
允许压差：
| 供气压力 | 弹簧范围 | 允许压差 | |||||||||
| 公称通径 | |||||||||||
| G3/4 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 150 | ||
| 1.4 | 0.2～1.0 | 16 | 16 | 8 | 5 | 5 | 3 | 2.5 | 2 | 1.2 | 0.8 |
| 4.0 | 0.8～2.4 | 16 | 16 | 16 | 12 | 11 | 7 | 6.5 | 4.5 | 2.8 | 2.0 |
ZJHPFW气动波纹管衬氟单座调节阀性能
泄漏量:小于阀额定容量的0.01% 回差:带定位器：小于全行程的1% 基本误差:带定位器：小于全行程的±1% 注：采用标准的V型聚四氟乙烯可调范围 30：1 Kv值和行程
| 公称通径 | G3/4 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 150 | ||||||||
| 阀座直径 | 3 | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 15 | 20 | 26 | 32 | 40 | 50 | 65 | 80 | 100 | 150 |
| Kv值 | 0.08 | 0.12 | 0.20 | 0.32 | 0.50 | 0.80 | 1.2 | 2.0 | 3.2 | 5.0 | 8 | 12 | 20 | 32 | 50 | 70 | 100 | 240 |
| 额定行程 | 10 | |||||||||||||||||
