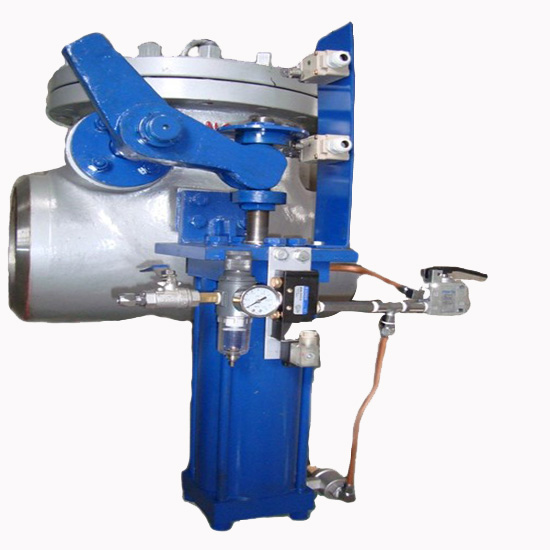

气动止回阀

关注次数:
型号:
技术参数:

气动止回阀就是借助压缩空气驱动的阀门。

气动阀采购时只明确规格、类别、工压就满足采购要求的作气法,

在当前市场经济环境里是不完善的。

气动止回阀通用要求
1、生产的气动阀规格及类别,应符合管道设计文件的要求。
2、气动阀的型号应注明依据的国标编号要求。若是企业标准,应注明型号的相关说明。
3、气动阀工作压力,要求≥管道的工作压力,在不影响价格的前提下,阀门可承受的工压应大于管道实际的工压;气动阀关闭状况下的任何一侧应能承受1.1倍阀门工压值而不渗漏;阀门开启状况下,阀体应能承受二倍阀门工压的要求。
4、气动阀制造标准,应说明依据的国标编号,若是企业标准,采购合同上应附企业文件。
气动止回阀材质
1、阀体材质,应以球墨铸铁为主,并注明牌号及铸铁实际的物理化学检测数据。
2、阀杆材质,力求不锈钢阀杆(2CR13),大口径阀门也应是不锈钢嵌包的阀杆。
3、螺母材质,采用铸铝黄铜或铸铝青铜,且硬度与强度均大于阀杆。
4、阀杆衬套材质,其硬度与强度均应不大于阀杆,且在水浸泡状况下与阀杆、阀体不形成电化学腐蚀。
5、密封面的材质:
①气动阀门类别不一,密封方式及材质要求不一;
②普通楔式闸阀,铜环的材质、固定方式、研磨方式均应说明;
③软密封闸阀,阀板衬胶材料的物理化学及卫生检测数据;
④蝶阀应标明阀体上密封面材质及蝶板上密封面材质;它们的物理化学检测数据,特别是橡胶的卫生要求、抗老化性能、耐磨性能;严禁掺用再生胶。
6、阀轴填料:
①由于管网中的气动阀,通常是启闭不频繁的,要求填料在数年内不活动,填料亦不老化,长期保持密封效果;
②阀轴填料亦应在承受频繁启闭时,密封效果的良好性;
③鉴于上述要求,阀轴填料力求终身不换或十多年不更换;
④填料若需更换,气动阀设计应考虑能有水压的状况下更换的措施。
气动止回阀变速传动箱
1、箱体材质及内外防腐要求与阀体原则一致。
2、箱体应有密封措施,箱体组装后能承受3米水柱状况的浸泡。
3、箱体上的启闭限位装置,其调节螺帽应在箱体内或设在箱外,但需专用工具才可作业。
4、传动结构设计合理,启闭时只能带动阀轴旋转,不使其上下窜动,传动部件咬合适度,不产生带负荷启闭时分离打滑。
5、变速传动箱体与阀轴密封处不可连接成无泄漏的整体,否则应有可靠的防串漏措施。
6、箱体内无杂物,齿轮咬合部位应有润滑脂保护。
气动止回阀的操作机构
1、气动阀门操作时的启闭方向,一律应顺时针关闭。
2、由于管网中的气动阀,经常是人工启闭,启闭转数不宜过多,就是大口径阀门亦应在200-600转内。
3、为了便于一个人的启闭操作,在管道工压状况下,很大启闭力矩宜为240N-m。
4、气动阀门启闭操作端应为方榫,且尺寸标准化,并面向地面,以便人们从地面上可直接操作。带轮盘的阀门不适用于地下管网。
5、气动阀门启闭程度的显示盘
①气动阀门启闭程度的刻度线,应铸造在变速箱盖上或转换方向后的显示盘的外壳上,一律面向地面,刻度线刷上荧光粉,以示醒目
②指示盘针的材质在管理较好的情况下可用不锈钢板,否则为刷漆的钢板,切勿使用铝皮制作;
③指示盘针醒目,固定牢靠,一旦启闭调节准确后,应以铆钉锁定。
4.6若气动阀埋设较深,操作机构及显示盘离地面距离≥1.5m时,应设有加长杆设施,且固定稳牢,以便人们从地面上观察及操作。也就是说,管网中的阀门启闭操作,不宜下井作业。
气动止回阀的性能检测
1、阀门某一规格批量制造时,应委托权威性机构进行以下性能的检测:
①阀门在工压状况下的启闭力矩;
②在工压状况下,能保证阀门关闭严密的连续启闭次数;
③阀门在管道输水状况下的流阻系数的检测。
2、阀门在出厂前应进行以下的检测:
①阀门在开启状况下,阀体应承受阀门工压值二倍的内压检测;
②阀门的关闭状况下,两侧分别承受1.1倍阀门工压值,无渗漏;但金属密封的蝶阀,渗漏值亦不大于相关要求。
气动止回阀的内外防腐
1、阀体(包括变速传动箱体)内外,首先应抛丸清砂除锈,力求静电喷涂粉状无毒环氧树脂,厚度达0.3mm以上。特大型阀门静电喷涂无毒环氧树脂有困难时,亦应刷涂、喷涂相似的无毒环氧漆。
2、阀体内部以及阀板各个部位要求全面防腐,一方面浸泡在水中不会锈蚀,在两种金属之间不产生电化学腐蚀;二方面表面光滑使过水阻力减少。
3、阀体内防腐的环氧树脂或油漆的卫生要求,应有相应权威的检测报告。化学物理性能亦应符合相关要求。
气动止回阀包装运输
1、阀门两侧应设轻质堵板固封。
2、中、小口径阀门应以草绳捆扎,并以集装箱方式运输为宜。
3、大口径阀门亦有简易木条框架固体包装,以免运输过程中碰损。
