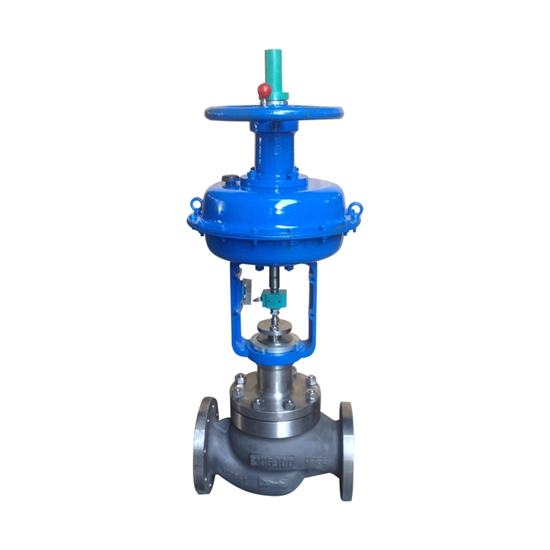

哈氏合金气动调节阀

关注次数:
型号:
技术参数:

哈氏合金气动调节阀安装位置,距地面要求有一定的高度,阀的上下要留有一定空间,以便进行阀的拆装和修理。对于装有气动阀门定位器和手轮的调节阀,必须保证操作、观察和调整方便。

哈氏合金气动调节阀就是以压缩气体为动力源,以气缸为执行器,并借助于阀门定位器、转换器、电磁阀、保位阀、气体过滤器等附件去驱动阀门,实现开关量或比例式调节,接收工业自动化控制系统的控制信号来完成调节管道介质的:流量、压力、温度、液位等各种工艺过程参数。哈氏合金气动调节阀的特点就是控制简单,反应快速,且本质安全,不需另外再采取防爆措施。
用途及特点:
A、哈氏合金气动调节阀的用途与特点用途 是一种直角回转结构,它与阀门定位器配套使用,可实现比例调节; V型阀芯适用于各种调节场合,具有额定流量系数大,可调比大,密封效果好,调节性能灵敏,体积小,可竖卧安装。适用于控制气体、蒸汽、液体等介质。
B、特点:是一种直角回转结构,由V型阀体、气动执行机构、定位器及其他附件组成;有一个近似等百比的固有流量特性;采用双轴承结构,启动扭矩小,具有较好的灵敏度和感应速度;较强的剪切能力。
C、气动活塞执行机构采用压缩空气作动力源,通过活塞的运动带动曲臂进行90度回转,达到使阀门自动启闭。它的组成部分为:调节螺栓、执行机构箱体、曲臂、气缸体、气缸轴、活塞、连杆、万向轴。
D、哈氏合金气动调节阀的工作原理:哈氏合金气动调节阀由执行机构和调节机构组成。执行机构是调节阀的推力部件,它按控制信号压力的大小产生相应的推力,推动调节机构动作。阀体是哈氏合金气动调节阀的调节部件,它直接与调节介质接触,调节该流体的流量。
安装原则:
(1)哈氏合金气动调节阀安装位置,距地面要求有一定的高度,阀的上下要留有一定空间,以便进行阀的拆装和修理。对于装有气动阀门定位器和手轮的调节阀,必须保证操作、观察和调整方便。
(2)调节阀应安装在水平管道上,并上下与管道垂直, 一般要在阀下加以支撑,保证稳固可靠。对于特殊场合下,需要调节阀水平安装在竖直的管道上时,也应将调节阀进行支撑(小口径调节阀除外)。安装时,要避免给调节阀带来附加应力)。
(3)调节阀的工作环境温度要在(-30~+ 60) 相对湿度不大于95% 95% ,相对湿度不大于95%。
(4)调节阀前后位置应有直管段,长度不小于10倍的管道直径(10D),以避免阀的直管段太短而影响流量特性。
(5)调节阀的口径与工艺管道不相同时,应采用异径管连接。在小口径调节阀安装时,可用螺纹连接。 阀体上流体方向箭头应与流体方向一致。
(6)要设置旁通管道。目的是便于切换或手动操作, 可在不停车情况下对调节阀进行检修。
(7)调节阀在安装前要彻底清除管道内的异物,如污垢、焊渣等。
使用注意事项:
1、 本阀应存放在干燥的室内,通路两端必须堵塞。不准堆置存放
2、 长期存放的调节阀应定期检查,清除污垢,在各运动部分及加工面上应涂以防锈油,防止生锈。
3、 本阀应安装在水平管道上,必修垂直安装。阀杆向上。
4、 必修按图示箭头所指示介质流动方向进行安装。
基本连接尺寸:

公称通径DN(mm)253240506580100125150200250300400
额定流量系数Kv单座812203250801202002804507001100
双座1016254063100160250400630100016002700
