型号：
技术参数：
气动角形低温调节阀公称通径mm 20 25 40 50 65 80 100
阀座直径mm 3 4 5 6 7 8 10 12 15 20 26 32 40 50 66 80 100
额定流量系数Kv 0.1 0.16 0.25 0.4 0.63 1.0 1.6 2.5 4 6.3 10 16 25 40 63 100 100

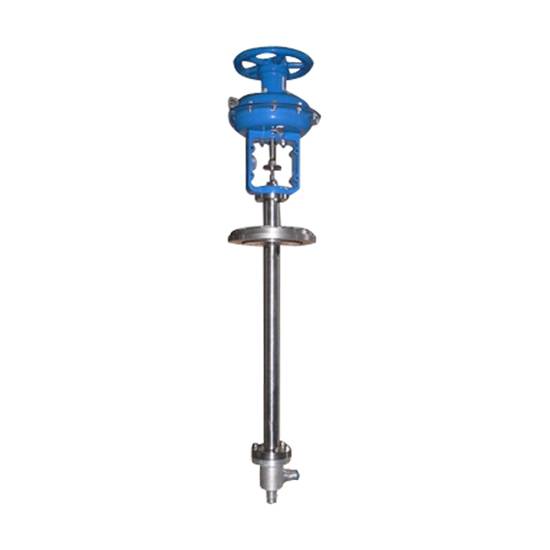

气动角形低温调节阀结构简单，动作可靠，维修方便，防火防爆，阀体流路简单，阻力较小，流通能力大，重量轻。广泛应用在大型空分设备制氧机上。
技术参数和性能指标：
| 公称通径mm | 20 | 25 | 40 | 50 | 65 | 80 | 100 | ||||||||||
| 阀座直径mm | 3 | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 15 | 20 | 26 | 32 | 40 | 50 | 66 | 80 | 100 |
| 额定流量系数Kv | 0.1 | 0.16 | 0.25 | 0.4 | 0.63 | 1.0 | 1.6 | 2.5 | 4 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 100 |
| 公称压力MPa | 1.6 | ||||||||||||||||
| 行程mm | 10 | 16 | 25 | 40 | |||||||||||||
| 流量特性 | 直线 | 直线；等百分比 | |||||||||||||||
| 介质温度℃ | -200~ -80 | ||||||||||||||||
| 连接型式 | 与管道焊接 | ||||||||||||||||
| 配执行机构 | ZMA(B)-2 | ZMA(B)-3 | ZMA(B)-3 | ||||||||||||||
| 阀体材质 | LF4 | ||||||||||||||||
执行机构主要技术参数：
| 型号 | ZMA(B)2 | ZMA(B)3 | ZMA(B)4 |
| 薄膜有效面积㎝² | 280 | 400 | 630 |
| 行程mm | 10 ；16 | 25 | 40 |
| 弹簧范围KPa | 20~100；40~200； | ||
性能指标：
| 基本误差% | 带定位器 | ±1.5 | 始终点偏差% | 不带定位器 | 气开 | 始点 | ±2.5 |
| 不带定位器 | ±6 | 终点 | ±6 | ||||
| 回差% | 带定位器 | 1.5 | 气关 | 始点 | ±6 | ||
| 不带定位器 | 5 | 终点 | ±2.5 | ||||
| 死区% | 带定位器 | 0.6 | 带定位器 | ±1.5 | |||
| 不带定位器 | 4 | ||||||
| 额定行程偏差% | ±2.5 | ||||||
| 允许泄漏量1/h | 1×10×ˉ4×阀额定容量 | ||||||
