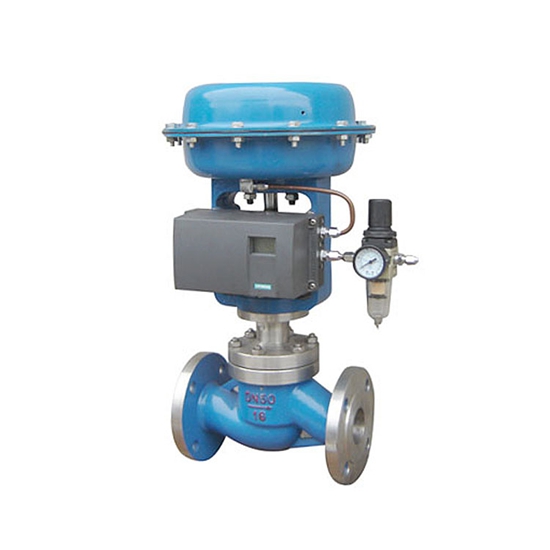

ZJHP精小型气动调节阀

关注次数：

型号：ZJHP

技术参数：

ZJHP精小型气动单座调节阀压力等级有PN10、16、40、64；阀体口径范围DN20~300。适用流体温度由-196℃~+560℃范围内多种档次。泄漏星标准有IV级或VI级。流量特性为线性或等百分比。多种多样的品种规格可供选择。

ZJHP气动单座调节阀的概述
ZJHP系列气动薄膜直通单座调节阀采用顶导向结构，配用多弹簧执行机构。具有结构紧凑、重量轻、动作灵敏、流体通道呈3流线型、压降损失小、阀容量大、流量特性准确、拆装方便等优点。广泛应用于准确控制气体、液体等介质，工艺参数如压力、流量、温度、液位保持在给定值。特别适用于允许泄漏星小阀前后压差不大的工作场合。
本系列产品有标准型、调节切断阀、波纹管密封型、夹套保温型等多种品种。产品公称压力等级有PN10、16、40、64；阀体口径范围DN20~300。适用流体温度由-196℃~+560℃范围内多种档次。泄漏星标准有IV级或VI级。流量特性为线性或等百分比。多种多样的品种规格可供选择。

ZJHP气动单座调节阀的特点
1.顶导向单座调节阀，结构紧凑，部件少、易维修。
2.金属阀芯适合多种工作场合，达IV级泄漏标准，软密封结构阀芯达VI级泄漏标准。
3.阀体按流体力学原理设计成等截面低阻流道，额定流量系数增大30%。可调范围大，固有可调比为50:1。执行机构采用多弹簧结构，高度减少30%。，重量减轻30%。
4.ZJHPW型波纹管密封调节阀，对移动的阀杆形成完全的密封，堵绝流体外漏。ZJHPJ型调节阀带有保温夹套，用于流体冷却后易结晶、凝固造成堵塞的场合。

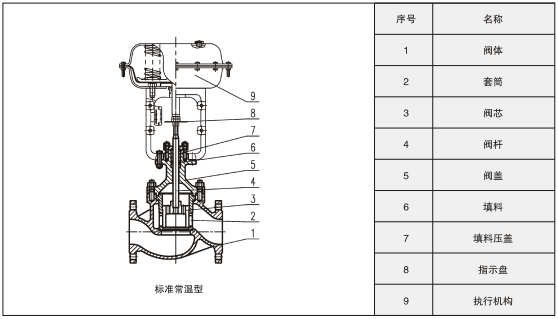

主要零件常用材料

名称	材质
阀体阀盖	ZG230-450、ZG0Cr18Ni9
阀芯阀座	0Cr18Ni9、0Cr18Ni9+PTFE、0Cr18Ni9+司太莱
填料	PTFE、柔性石墨
波纹管	0Cr18Ni9
垫片	石墨缠绕垫片（V6590）、齿形垫片
膜盖	A3、0Cr18Ni9
波纹膜片	夹增强尼龙织物丁腈橡胶
弹簧	60Si2Mn
阀杆推杆	0Cr18Ni9、2cr13

单座阀主要技术参数

公称通径		20					25		32	40	50		65	80	100	125	150		200	250	300
阀座通径 mm		10	12	15	20	25		32	40	50		65	80	100	125	150		200	250	300
额定 kv	线性	1.8	2.8	4.4	6.9	11		17.6	27.5	44		69	110	176	275	440		690	1000	1600
	等百分比	1.6	2.5	4.0	6.3	10		16	25	40		63	100	160	250	400		630	900	1440
公称压力（MPa）		1.6、2.5、4.0、6.4、10
行程（mm）		16		25				40					60						100
薄膜有效面积Ae（cm2）		280		350				560					900						1400
信号范围KPa		20-100、40-200、80-240
气汽源压力MPa		0.1--0.4

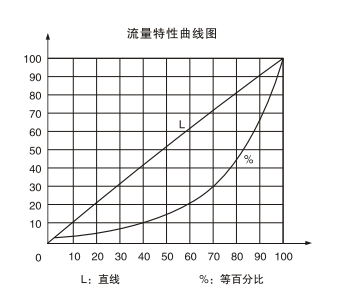

固有流量特性		线性、等百分比、快开
固有可调比		50:1
泄漏等级		硬密封IV、V级；软密封VI
法兰尺寸		符合JB/79.(2)_94、HG20592_97、GB、ANSI、JIB、DIN等标准
阀体材质		WCB、304、316、WC6、钛、镍、哈氏合金、Monel等
阀芯材质		304、316、420、钛、镍、哈氏合金、Monel等
工作温度℃		-40~+230℃（常温）、+230~+450℃（中温）、 +450~+560℃（高温）、-40~-196℃（低温）

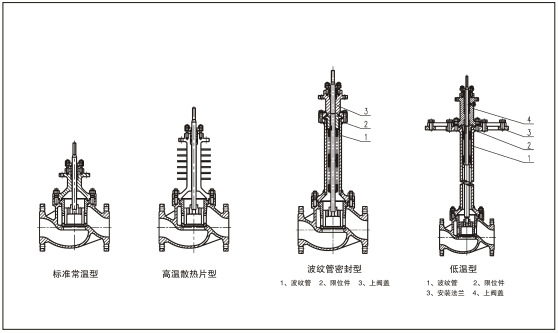

系列类型		常温型、中温型、低温型。波纹管密封型、夹套保温型、调节切断型

主要性能指标

序号	项目			标准型调整阀		高温、低温型调节阀
	项目			不带定位器	带定位器	不带定位器	带定位器
1	基本误差（%）			±5	±1	±15	±4
2	回差<（%）< td="">			3	1	10	3
3	四区<（%）< td="">			3	0.4	8	1
4	始终点偏差 <（%）< td="">	气开	始点	±2.5	±1	±6	±2.5
		气开	终点	±5		±15
		气关	始点	±5		±15
		气关	终点	±2.5		±6
5	额定行程偏差<（%）< td="">			±2.5	+2.5	+6	+2.5

注：本产品性能符合GB/T4213—2008

气关式（正作用）金属密封型允许压差表 单位： MPa

执行机构型号	弹簧范围（KPa）	气源压力（KPa）	定位器（带/否）	阀座直径dn(mm)
执行机构型号	弹簧范围（KPa）	气源压力（KPa）	定位器（带/否）	20	25	32	40	50	65	80	100	125	150	200
ZHA-22	20-100	0.14	否	0.95	0.61
	20-100	0.14	带	2.55	1.63
	40-200	0.25	带	3.34	2.14
	80-240	0.4	带	6.52	4.17
ZHA-23	20-100	0.14	否			0.49	0.32	0.20
	20-100	0.14	带			1.31	0.84	0.54
	40-200	0.25	带			1.72	1.10	0.71
	80-240	0.4	带			3.36	2.15	1.37
ZHA-34	20-100	0.14	否						0.18	0.12	0.08
	20-100	0.14	带						0.49	0.32	0.21
	40-200	0.25	带						0.65	0.43	0.27
	80-240	0.4	带						1.26	0.83	0.53
ZHA-45	20-100	0.14	否									0.09	0.06	0.03
	20-100	0.14	带									0.23	0.16	0.09
	40-200	0.25	带									0.30	0.21	0.12
	80-240	0.4	带									0.58	0.40	0.22

气关式（反作用）金属密封型允许压差表单位： MPa

执行机构型号	弹簧范围（KPa）	气源压力（KPa）	定位器（带/否）	阀座直径dn(mm)
执行机构型号	弹簧范围（KPa）	气源压力（KPa）	定位器（带/否）	20	25	32	40	50	65	80	100	125	150	200
ZHA-22	20-100	0.14	带/否	0.95	0.61
	40-200	0.25	带	2.55	1.63
	80-240	0.28	带	5.73	3.67
ZHA-23	20-100	0.14	带/否			0.49	0.32	0.20
	40-200	0.25	带			1.31	0.84	0.54
	80-240	0.28	带			2.95	1.89	1.21
ZHA-34	20-100	0.14	带/否						0.18	0.12	0.08
	40-200	0.25	带						0.49	0.32	0.21
	80-240	0.28	带						1.11	0.73	0.47
ZHA-45	20-100	0.14	带/否									0.09	0.06	0.03
	40-200	0.25	带									0.23	0.16	0.09
	80-240	0.28	带									0.52	0.36	0.20

气关式（反作用）金属密封型允许压差表单位： MPa

执行机构型号	弹簧范围（KPa）	气源压力（KPa）	定位器（带/否）	阀座直径dn(mm)
执行机构型号	弹簧范围（KPa）	气源压力（KPa）	定位器（带/否）	20	25	32	40	50	65	80	100	125	150	200
ZHA-22	20-100	0.14	否	1.20	0.76
	20-100	0.14	带	2.78	1.78
	40-200	0.25	带	3.00	2.29
	80-240	0.4	带	3.00	3.00
ZHA-23	20-100	0.14	否			0.62	0.39	0.25
	20-100	0.14	带			1.44	0.92	0.59
	40-200	0.25	带			1.85	1.18	0.76
	80-240	0.4	带			3.00	2.23	1.42
ZHA-34	20-100	0.14	否						0.23	0.15	0.10
	20-100	0.14	带						0.54	0.36	0.23
	40-200	0.25	带						0.69	0.46	0.29
	80-240	0.4	带						1.30	0.86	0.55
ZHA-45	20-100	0.14	否									0.11	0.08	0.04
	20-100	0.14	带									0.25	0.17	0.10
	40-200	0.25	带									0.32	0.22	0.13
	80-240	0.4	带									0.60	0.42	0.23

气关式（正作用）金属密封型允许压差表单位： MPa

执行机构型号	弹簧范围（KPa）	气源压力（KPa）	定位器（带/否）	阀座直径dn(mm)
执行机构型号	弹簧范围（KPa）	气源压力（KPa）	定位器（带/否）	20	25	32	40	50	65	80	100	125	150	200
ZHA-22	20-100	0.14	带/否	1.19	0.76
	40-200	0.25	带	2.78	1.78
	80-240	0.28	带	3.00	3.00
ZHA-23	20-100	0.14	带/否			0.62	0.39	0.25
	40-200	0.25	带			1.44	0.92	0.59
	80-240	0.28	带			3.00	1.97	1.26
ZHA-34	20-100	0.14	带/否						0.23	0.15	0.10
	40-200	0.25	带						0.54	0.36	0.23
	80-240	0.28	带						1.15	0.76	0.49
ZHA-45	20-100	0.14	带/否									0.11	0.07	0.04
	40-200	0.25	带									0.25	0.17	0.10
	80-240	0.28	带									0.54	0.37	0.21

允许压差表的附注说明：
1.填料材质为PTFE
2.介质的流向与阀芯关闭的方向相反
3.金属密封型泄漏等级为IV级
4.数值受公称压力、压力、温度限制
5.波纹管密封型P2≠0时须重新核对；

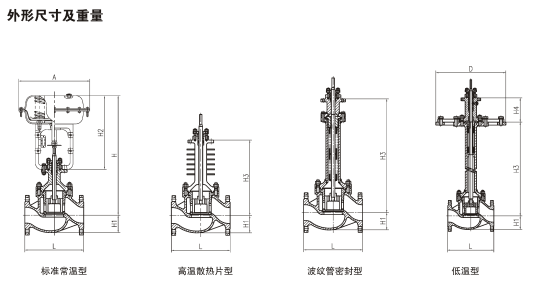

外形尺寸及重量单位：mm

公通通径DN			20	25	32	40	50	65	80	100	125	150	200	250	300
L	PN16MPa		187	184	200	222	254	276	298	352	410	451	600	673	737
	PN16MPa		194	197	210	235	267	292	317	368	425	473	600	708	775
	PN16MPa		206	210	220	251	286	311	337	394	440	508	650	752	819
A			280									360						470		580
H1		PN16、40	53	58	68	73	80	90	98		108	108	140	168	225	245
H1		PN16、64	63	68	75	83	88	100	105		125	125	170	203	260	280
H2		执行机构	280			310					395						525		725
H3		高温散热片型	210	210	225	230	230	335	335	345	408	454	482	550	580
H3		波纹管密封型	303	305	392	395	405	529	540	553	710	756	800	900	940
H		标准常温型	400	420	450	455	460	610	622	640	780	870	890	1205	1235
低温型		H3	750																		900
		H4	90	90	92	92	92	98		98	98	110	120	120	180	180
		D	310	310	335	335	335	430		465	520	585	660	770	850	850
重量kg		PN16/40	20	22	25	32	38	62		67	83	132	160	245	350	470
		N64/100	24	25	30	42	52	78		82	102	170	190	285	500	660
		低温型PN16/40	40	48	52	60	68	90		105	143	210	282	315	580	800
		低温型PN64/100	50	60	65	75	85	112		131	178	262	352	393	725	980

订货时请填写《规格书》或注明以下内容：
一、若订货前还未选定型号，请向我们提供您的使用参数
1、公称通径、额定流呈系数Kv
2、流体性质(包括公称压力、温度、粘度或酸碱性》
3、阀作用形式（气-关式或气-开式）
4、流呈特性
5、阀前、阀后压力
6、阀体、阔芯材料
7、输入信号
8、是否带附件，说明附件型号，以便我们的为您正确选型。

二、特殊要求
1、特殊检验
2、完全去油、去水处理；
3、禁铜处理；
4、特殊接口、配管；
5、真空条件下使用；
6、指定涂层颜色
7、特殊介质（氣气、氯气、氮气）
8、使用不锈钢连接件；

三、若已经由设计单位选定我公司的产品型号，请按型号直接向我司销售部订购
四、当使用的场合非常重要或管路比较复杂时，请您尽茧提供设计图纸和详细参数，由我们的厂家为您审核把关。
