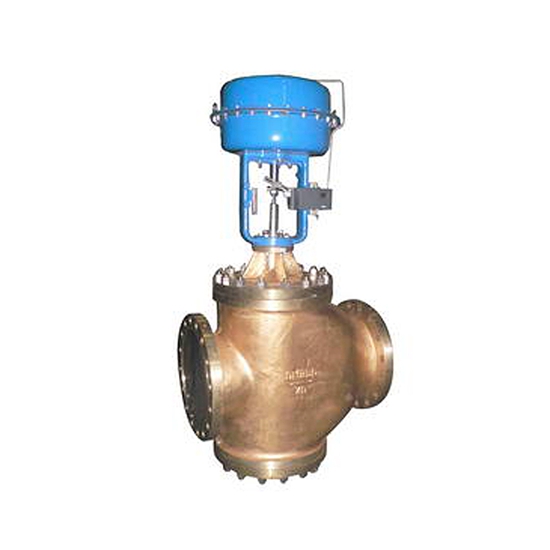

ZMAN气动双座调节阀

关注次数：

型号：

技术参数：

ZMAN系列气动薄膜双座调节阀采用双导向结构，配用多弹簧执行机构。具有结构紧凑、进面轻、动作灵敏、压降描失小、允许压差大、阀容量大、流量特性栝确、维护方便等优点，可用干苛刻的工作条件。

ZMAN气动薄膜双座调节阀的概述
ZMAN系列气动薄膜双座调节阀采用双导向结构，配用多弹簧执行机构。具有结构紧凑、进面轻、动作灵敏、压降描失小、允许压差大、阀容量大、流量特性栝确、维护方便等优点，可用干苛刻的工作条件。特别适用于阀前后压差较大，泄漏要求不离的工作场合。本系列产品有标准型、调节切断阀、波纹管密封型、夹套保温型等多种品种。产品公称压力等级有PN10、16、40、64；阀体口径范围DN20~300。适用流体温度由-196℃~+560℃范围内多种档次。泄漏星标准有IV级或VI级。流量特性为线性或等百分比。多种多样的品种规格可供选择。

气动薄膜双座调节阀门主要零件常用材料

名称	材质
阀体阀盖	ZG230-450、ZG0Cr18Ni9
阀芯阀座	0Cr18Ni9、0Cr18Ni9+PTFE、0Cr18Ni9+司太莱
填料	PTFE、柔性石墨
波纹管	0Cr18Ni9
垫片	石墨缠绕垫片（V6590）、F4
膜盖	A3、0Cr18Ni9
波纹膜片	夹增强尼龙织物丁腈橡胶
弹簧	60Si2Mn
阀杆推杆	0Cr18Ni9、2cr13

气动薄膜双座调节阀门主要技术参数

公称通径	25	32	40	50	65	80	100	125	150	200	250	300	350	400
阀座通径 mm	25	32	40	50	65	80	100	125	150	200	250	300	350	400
额定 kv	10	16	25	40	63	100	160	250	400	630	1000	1600	1960	2560
公称压力（MPa）	1.6、2.5、4.0、6.4
行程（mm）	16				25			40				60			100	130
薄膜有效面积Ae（cm2）	280				350			560				900			1400	活塞式
信号范围KPa	20-100、40-200、80-240
气汽源压力MPa	0.1-0.4															0.4-0.7
固有流量特性	线性、等百分比、快开
固有可调比	50:1
泄漏等级	硬密封IV、V级；软密封VI
法兰尺寸	符合JB/79.(2)_94、HG20592_97、GB、ANSI、JIB、DIN等标准
阀体材质	WCB、304、316、WC6、钛、镍、哈氏合金、Monel等
阀芯材质	304、316、420、钛、镍、哈氏合金、Monel等
工作温度℃	-40~+230℃（常温）、+230~+450℃（中温）、 +450~+560℃（高温）、-40~-196℃（低温）
系列类型	常温型、中温型、低温型。波纹管密封型、夹套保温型、调节切断型

气动薄膜双座调节阀主要性能指标

序号	项目			标准型调整阀		高温、低温型调节阀
	项目			不带定位器	带定位器	不带定位器	带定位器
1	基本误差（%）			±5	±1	±15	±4
2	回差<（%）< td="">			3	1	10	3
3	四区<（%）< td="">			3	0.4	8	1
4	始终点偏差 <（%）< td="">	气开	始点	±2.5	±1	±6	±2.5
		气开	终点	±5		±15
		气关	始点	±5		±15
		气关	终点	±2.5		±6
5	额定行程偏差<（%）< td="">			±2.5	+2.5	+6	+2.5

注：本产品性能符合GB/T4213—2008

气关式（正作用）金属密封型允许压差表单位： MPa

执行机构型号	弹簧范围（KPa）	气源压力（KPa）	定位器（带/否）	阀座直径dn(mm)
执行机构型号	弹簧范围（KPa）	气源压力（KPa）	定位器（带/否）	20	25	32	40	50	65	80	100	125	150	200
ZHA-22	20-100	0.14	否	0.92	0.72
	20-100	0.14	带	5.50	4.33
	40-200	0.25	带	6.40	6.14
	80-240	0.4	带	6.40	6.40
ZHA-23	20-100	0.14	否			0.73	0.58	0.46
	20-100	0.14	带			4.40	3.49	2.77
	40-200	0.25	带			6.24	4.94	3.92
	80-240	0.4	带			6.40	6.40	6.40
ZHA-34	20-100	0.14	否						0.55	0.44	0.35
	20-100	0.14	带						3.27	2.64	2.10
	40-200	0.25	带						4.63	3.75	2.98
	80-240	0.4	带						6.40	6.40	6.40
ZHA-45	20-100	0.14	否									0.48	0.40	0.30
	20-100	0.14	带									2.90	2.41	1.80
	40-200	0.25	带									4.11	3.42	2.55
	80-240	0.4	带									6.40	6.40	5.56

气动薄膜双座调节阀气开式（反作用）金属密封型允许压差表单位： MPa

执行机构型号	弹簧范围（KPa）	气源压力（KPa）	定位器（带/否）	阀座直径dn(mm)
执行机构型号	弹簧范围（KPa）	气源压力（KPa）	定位器（带/否）	20	25	32	40	50	65	80	100	125	150	200
ZHA-22	20-100	0.14	带/否	0.92	0.72
	40-200	0.25	带	5.51	4.33
	80-240	0.28	带	6.40	6.40
ZHA-23	20-100	0.14	带/否			0.73	0.58	0.46
	40-200	0.25	带			4.41	3.49	2.77
	80-240	0.28	带			6.40	6.40	6.40
ZHA-34	20-100	0.14	带/否						0.55	0.44	0.35
	40-200	0.25	带						3.27	2.65	2.11
	80-240	0.28	带						6.40	6.40	5.63
ZHA-45	20-100	0.14	带/否									0.48	0.40	0.30
	40-200	0.25	带									2.90	2.41	1.81
	80-240	0.40	带									6.40	6.40	4.82

允许压差表的附注说明：
1.填料材质为PTFE
2.介质的流向与阀芯关闭的方向相反
3.金属密封型泄漏等级为IV级
4.数值受公称压力、压力、温度限制
5.波纹管密封型P2≠0时须重新核对；

气动薄膜双座调节阀外形尺寸及重量单位：mm

公通通径DN			25	32	40	50	65	80	100	125	150	200	250	300
L	PN1.6MPa		185	200	220	250	275	300	350	410	450	550	670	770
	PN4.0MPa		190	210	230	255	285	310	355	425	460	560	740	805
	PN6.4MPa		200	220	240	265	295	320	370	440	475	570	750	820
A			280				360			470			580
H1		PN16、40	112	118	130	144	178	192	195	245	255	290	441	503
H2		执行机构	280		310		395			525			725
H3		高温散热片型	235	250	256	368	365	384	394	465	470	540	680	730
H3		波纹管密封型	364	425	430	445	660	680	690	748	740	780	900	940
H		标准常温型	435	455	490	510	630	645	655	855	875	945	1400	1600
低温型		H3	750										900
		H4	92	92	92	92	98	98	98	110	120	120	180	180
		D	355	355	355	390	430	465	520	585	660	770	850	850
重量kg		PN16/40	26	28	37	43	67	71	88	136	168	260	560	670
		N64/100	30	35	47	58	84	88	109	179	202	305	680	840
		低温型PN16/40	51	55	65	74	95	110	149	218	295	325	640	760
		低温型PN64/100	64	69	69	93	119	138	186	273	369	406	800	950

气动薄膜双座调节阀订货时请填写《规格书》或注明以下内容：
一、若订货前还未选定型号，请向我们提供您的使用参数
1、公称通径、额定流呈系数Kv
2、流体性质(包括公称压力、温度、粘度或酸碱性》
3、阀作用形式（气-关式或气-开式）
4、流呈特性
5、阀前、阀后压力
6、阀体、阔芯材料
7、输入信号
8、是否带附件，说明附件型号，以便我们的为您正确选型。

二、特殊要求
1、特殊检验
2、完全去油、去水处理；
3、禁铜处理；
4、特殊接口、配管；
5、真空条件下使用；
6、指定涂层颜色
7、特殊介质（氣气、氯气、氮气）
8、使用不锈钢连接件；

三、若已经由设计单位选定我公司的产品型号，请按型号直接向我司销售部订购
四、当使用的场合非常重要或管路比较复杂时，请您尽茧提供设计图纸和详细参数，由我们的厂家为您审核把关。
