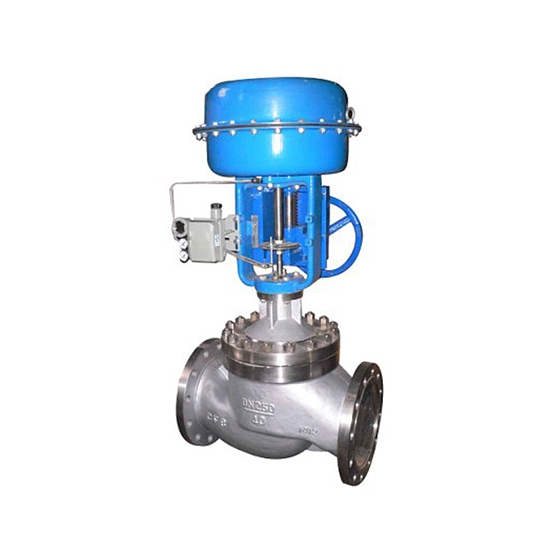

ZJHM精小型气动套筒调节阀

关注次数：

型号：ZJHM

技术参数：

ZJHM系列薄膜套筒气动调节阀是一种压力平衡式调节阀。配用多弹簧执行机构，总体结构紧凑、重星轻、稳定性好。流体通道呈3流线型、压降损失小，允许压差大，噪音小，流通能力大。

ZJHM系列薄膜套筒气动调节阀是一种压力平衡式调节阀。配用多弹簧执行机构，总体结构紧凑、重星轻、稳定性好。流体通道呈3流线型、压降损失小，允许压差大，噪音小，流通能力大。广泛应用于控制气体、液体等介质工艺参数如：压力、流量、温度、液位保持在给定值。特别适用于流量大、压差大，泄漏量要求不高的场合。

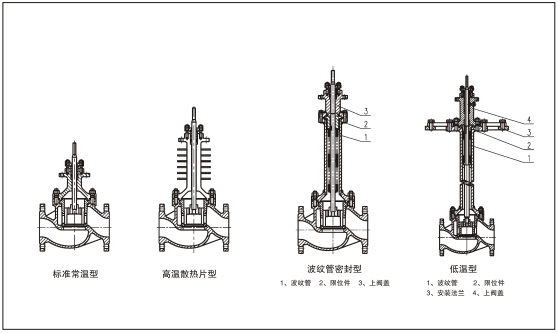

本系列产品有标准型和调节切断型、波纹管密封型、夹套保温型等多种品种。产品公称压力等级有户~10、16、40、64，阀体口径范围由DN20~500，适用流体温度由-196℃~+560℃，其范围内多种档次。泄漏量标准有IV级、V级和VI级。流量特性为线性或等百分比。多种品种、规格可供选择。

薄膜套筒气动调节阀特点：

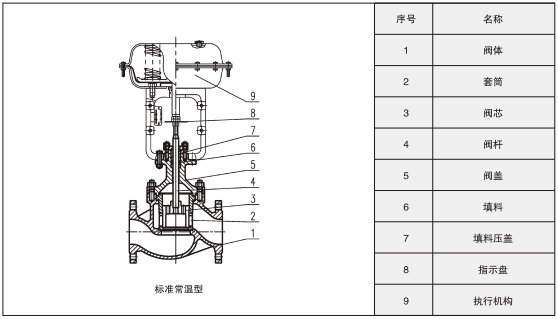

1.采用平衡式阀芯结构，轴向不平衡力小，允许压差大，稳定性好。套筒互换性好，拆装方便，容易维修。

2.全金属阀芯结构适用多种工作场合，达到IV级泄漏标准，软密封结构阀芯达到VI级泄漏标准。

3.阀体按流体力学原理设计成等载面低流阻流道，可调范围大，固有可调比为50:1，额定流量系数增大30%。

4.执行机构采用多弹簧结构，高度减少307%。重量减轻30%。

5.ZJHMW型波纹管密封调节阀，对移动的阀杆形成了完全的密封，堵绝流体外漏。

PTFE、柔性石墨

名称	材质
阀体阀盖	ZG230-450、ZG0Cr18Ni9
阀芯阀座	0Cr18Ni9、0Cr18Ni9+PTFE、0Cr18Ni9+司太莱
填料
波纹管	0Cr18Ni9
垫片	石墨缠绕垫片（V6590）、齿形垫片
膜盖	A3、0Cr18Ni9
波纹膜片	夹增强尼龙织物丁腈橡胶
弹簧	60Si2Mn
阀杆推杆	0Cr18Ni9、2cr13

薄膜套筒气动调节阀主要技术参数

公称通径		20		25	32	40	50	65	80	100	125	150	200	250	300	350	400
阀座通径 mm		20		25	32	40	50	65	80	100	125	150	200	250	300	350	400
额定 kv	线性		6.9	11	17.6	27.5	44	69	110	176	275	440	630	1000	1600	2156	2816
	等百分比		6.3	10	16	25	40	63	100	160	250	400	690	900	1440	1960	2560
公称压力（MPa）			1.6、2.5、4.0、6.4、10
行程（mm）			16			25					40					60		100	130
薄膜有效面积Ae（cm2）			280			350					560					900		1400	活塞式
信号范围KPa			20-100、40-200、80-240
气汽源压力MPa			0.1-0.4																	0.4-0.7
固有流量特性			线性、等百分比、快开
固有可调比			50:1
泄漏等级			硬密封IV、V级；软密封VI
法兰尺寸			符合JB/79.(2)_94、HG20592_97、GB、ANSI、JIB、DIN等标准
阀体材质			WCB、304、316、WC6、钛、镍、哈氏合金、Monel等
阀芯材质			304、316、420、钛、镍、哈氏合金、Monel等
工作温度℃			-40~+230℃（常温）、+230~+450℃（中温）、 +450~+560℃（高温）、-40~-196℃（低温）
系列类型			常温型、中温型、低温型。波纹管密封型、夹套保温型、调节切断型

薄膜套筒气动调节阀主要性能指标

序号	项目			标准型调整阀		高温、低温型调节阀
	项目			不带定位器	带定位器	不带定位器	带定位器
1	基本误差（%）			±5	±1	±15	±4
2	回差<（%）< td="">			3	1	10	3
3	四区<（%）< td="">			3	0.4	8	1
4	始终点偏差 <（%）< td="">	气开	始点	±2.5	±1	±6	±2.5
		气开	终点	±5		±15
		气关	始点	±5		±15
		气关	终点	±2.5		±6
5	额定行程偏差<（%）< td="">			±2.5	+2.5	+6	+2.5

注：本产品性能符合GB/T4213—2008

允许压差
气关式（正作用）金属密封型允许压差表单位： MPa

执行机构型号	弹簧范围（KPa）	气源压力（KPa）	定位器（带/否）	阀座直径dn(mm)
执行机构型号	弹簧范围（KPa）	气源压力（KPa）	定位器（带/否）	20	25	32	40	50	65	80	100	125	150	200
ZHA-22	20-100	0.14	否	1.27	1.06
	20-100	0.14	带	3.81	3.18
	40-200	0.25	带	5.40	4.50
	80-240	0.4	带	10.0	9.81
ZHA-23	20-100	0.14	否			1.33	0.93	0.76
	20-100	0.14	带			3.40	2.80	2.29
	40-200	0.25	带			4.82	3.96	2.29
	80-240	0.4	带			10.0	8.63	7.06
ZHA-34	20-100	0.14	否						0.92	0.76	0.61
	20-100	0.14	带						2.78	2.29	1.85
	40-200	0.25	带						3.94	3.24	2.62
	80-240	0.4	带						8.58	7.06	5.72
ZHA-45	20-100	0.14	否									0.86	0.72	0.54
	20-100	0.14	带									2.58	2.16	1.63
	40-200	0.25	带									3.66	3.70	2.32
	80-240	0.4	带									7.97	6.68	5.05

气关式（正作用）金属密封型允许压差表单位： MPa

执行机构型号	弹簧范围（KPa）	气源压力（KPa）	定位器（带/否）	阀座直径dn(mm)
执行机构型号	弹簧范围（KPa）	气源压力（KPa）	定位器（带/否）	20	25	32	40	50	65	80	100	125	150	200
ZHA-22	20-100	0.14	带/否	1.27	1.06
	40-200	0.25	带	3.81	3.18
	80-240	0.28	带	10.0	8.48
ZHA-23	20-100	0.14	带/否			1.33	0.93	0.76
	40-200	0.25	带			3.40	2.80	2.29
	80-240	0.28	带			9.08	7.46	6.11
ZHA-34	20-100	0.14	带/否						0.92	0.76	0.61
	40-200	0.25	带						2.78	2.29	1.85
	80-240	0.28	带						7.40	6.11	4.94
ZHA-45	20-100	0.14	带/否									0.86	0.72	0.54
	40-200	0.25	带									2.58	2.16	1.63
	80-240	0.28	带									6.89	5.78	4.37

气关式（正作用）金属密封型允许压差表单位： MPa

执行机构型号	弹簧范围（KPa）	气源压力（KPa）	定位器（带/否）	阀座直径dn(mm)
执行机构型号	弹簧范围（KPa）	气源压力（KPa）	定位器（带/否）	20	25	32	40	50	65	80	100	125	150	200
ZHA-22	20-100	0.14	否	1.98	1.66
	20-100	0.14	带	3.00	3.00
	40-200	0.25	带	3.00	3.00
	80-240	0.4	带	3.00	3.00
ZHA-23	20-100	0.14	否			1.77	1.45	1.19
	20-100	0.14	带			3.00	3.00	2.86
	40-200	0.25	带			3.00	3.00	2.86
	80-240	0.4	带			3.00	3.00	3.000
ZHA-34	20-100	0.14	否						1.44	1.19	0.96
	20-100	0.14	带						3.00	2.86	2.31
	40-200	0.25	带						3.00	3.00	3.00
	80-240	0.4	带						3.00	3.00	3.00
ZHA-45	20-100	0.14	否									1.34	1.22	0.85
	20-100	0.14	带									3.00	2.71	2.04
	40-200	0.25	带									3.00	3.00	2.73
	80-240	0.4	带									3.00	3.00	3.00

气关式（正作用）金属密封型允许压差表单位： MPa

执行机构型号	弹簧范围（KPa）	气源压力（KPa）	定位器（带/否）	阀座直径dn(mm)
执行机构型号	弹簧范围（KPa）	气源压力（KPa）	定位器（带/否）	20	25	32	40	50	65	80	100	125	150	200
ZHA-22	20-100	0.14	带/否	1.98	1.65
	40-200	0.25	带	3.00	3.00
	80-240	0.28	带	3.00	3.00
ZHA-23	20-100	0.14	带/否			1.77	1.45	1.19
	40-200	0.25	带			3.00	3.00	2.86
	80-240	0.28	带			3.00	3.00	3.00
ZHA-34	20-100	0.14	带/否						1.44	1.19	0.95
	40-200	0.25	带						3.00	2.86	2.31
	80-240	0.28	带						3.00	3.00	3.00
ZHA-45	20-100	0.14	带/否									1.34	1.22	0.85
	40-200	0.25	带									3.00	2.71	2.04
	80-240	0.28	带									3.00	3.00	3.00

允许压差表的附注说明：

填料材质为PTFE

介质的流向与阀芯关闭的方向相反

金属密封型泄漏等级为IV级

数值受公称压力、压力、温度限制

波纹管密封型P2≠0时须重新核对；

薄膜套筒气动调节阀外形尺寸及重量单位：mm

公通通径DN			20	25	32	40	50	65	80	100	125	150	200	250	300
L	PN16MPa		187	184	200	222	254	276	298	352	410	451	600	673	737
	PN16MPa		194	197	210	235	267	292	317	368	425	473	600	708	775
	PN16MPa		206	210	220	251	286	311	337	394	440	508	650	752	819
A			280									360						470		580
H1		PN16、40	53	58	68	73	80	90	98		108	108	140	168	225	245
H1		PN16、64	63	68	75	83	88	100	105		125	125	170	203	260	280
H2		执行机构	280			310					395						525		725
H3		高温散热片型	210	210	225	230	230	335	335	345	408	454	482	550	580
H3		波纹管密封型	303	305	392	395	405	529	540	553	710	756	800	900	940
H		标准常温型	400	420	450	455	460	610	622	640	780	870	890	1205	1235
低温型		H3	750																		900
		H4	90	90	92	92	92	98		98	98	110	120	120	180	180
		D	310	310	335	335	335	430		465	520	585	660	770	850	850
重量kg		PN16/40	20	22	25	32	38	62		67	83	132	160	245	350	470
		N64/100	24	25	30	42	52	78		82	102	170	190	285	500	660
		低温型PN16/40	40	48	52	60	68	90		105	143	210	282	315	580	800
		低温型PN64/100	50	60	65	75	85	112		131	178	262	352	393	725	980

订货须知

订货时请填写《规格书》或注明以下内容：

一、若订货前还未选定型号，请向我们提供您的使用参数

1、公称通径、额定流呈系数Kv

2、流体性质(包括公称压力、温度、粘度或酸碱性》

3、阀作用形式（气-关式或气-开式）

4、流呈特性

5、阀前、阀后压力

6、阀体、阔芯材料

7、输入信号

8、是否带附件，说明附件型号，以便我们的为您正确选型。

二、特殊要求

1、特殊检验

2、完全去油、去水处理；

3、禁铜处理；

4、特殊接口、配管；

5、真空条件下使用；

6、指定涂层颜色

7、特殊介质（氣气、氯气、氮气）

8、使用不锈钢连接件；

三、若已经由设计单位选定我公司的产品型号，请按型号直接向我司销售部订购

四、当使用的场合非常重要或管路比较复杂时，请您尽茧提供设计图纸和详细参数，由我们的厂家为您审核把关。

名称	材质
阀体阀盖	ZG230-450、ZG0Cr18Ni9
阀芯阀座	0Cr18Ni9、0Cr18Ni9+PTFE、0Cr18Ni9+司太莱
填料	PTFE、柔性石墨
波纹管	0Cr18Ni9
